抵抗・コンデンサ・ダイオード入門｜役割・向き・選び方

抵抗は電流を絞り、コンデンサは電圧の揺れを受け止め、ダイオードは一方向だけに流します。
電子工作の入口は広いのですが、筆者がワークショップで何度も見てきた最初のつまずきは、LEDを抵抗なしでつないで焼いてしまうこと、電解コンデンサを逆向きに挿すこと、ダイオードの帯の向きを読み違えることでした。
そこで本記事は、この三大トラブルに直結するLED保護、電源のデカップリング、逆接・逆流防止の3場面から押さえます。

HIOKIの解説にあるオームの法則 V=I×R を土台に、なぜ 330Ω を入れるのかを数字で説明しつつ、コンデンサの容量と耐圧、ダイオードの向きと定格を、回路図と実部品の両方で迷わず読める形に整理します。

読み終えるころには、5V系で赤色LEDを守る抵抗値の考え方を自分の言葉で話せて、電解コンデンサの極性や『SS14』のようなショットキーダイオードの帯マークも見分けられるはずです。
基礎を丸暗記するのではなく、壊さないための判断基準まで手に入れる、そんな導入にしていきます。

関連記事電子工作の始め方｜初心者が最初にやる3ステップ何から始めればいいか迷う初心者向けに、最初の3ステップと必要な道具、ArduinoとRaspberry Piの選び方、Lチカ着手までを具体化。価格目安や安全ルール、つまずき対策も網羅します。

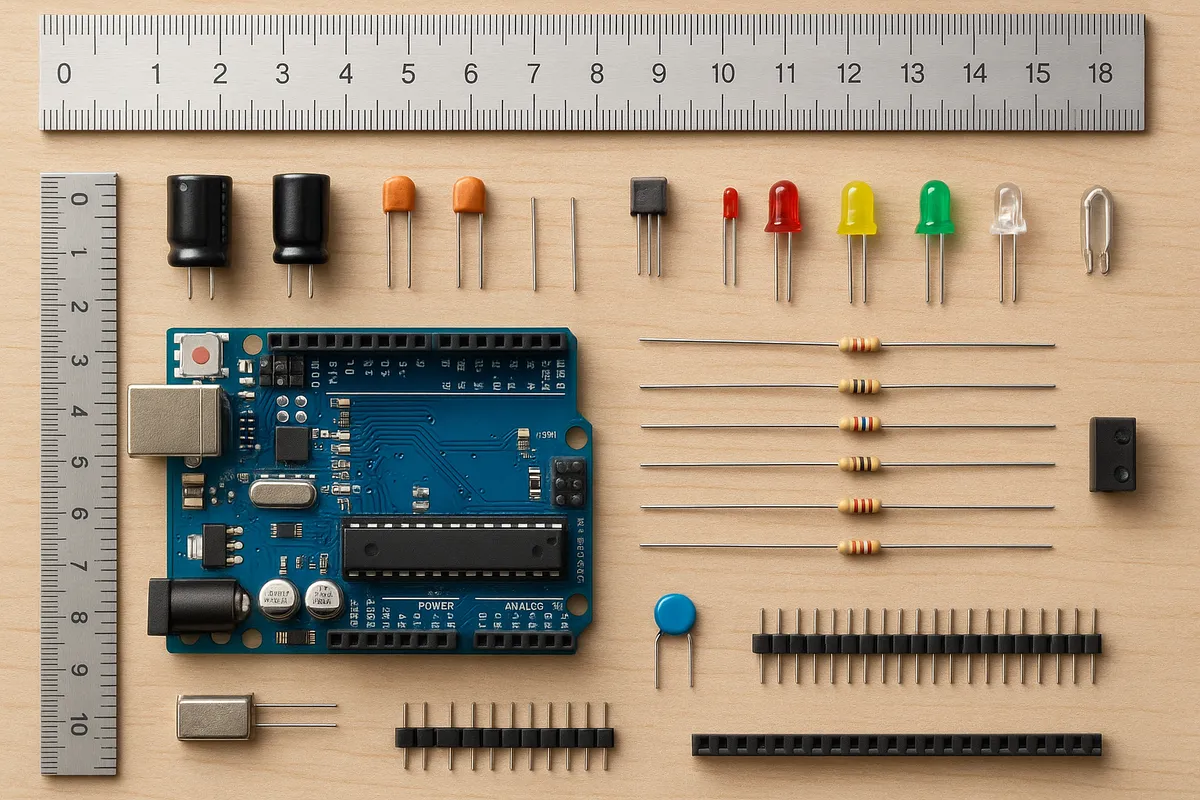

抵抗・コンデンサ・ダイオードは何が違う？

3部品の1行要約と典型配置

概要：3部品の要点と典型配置

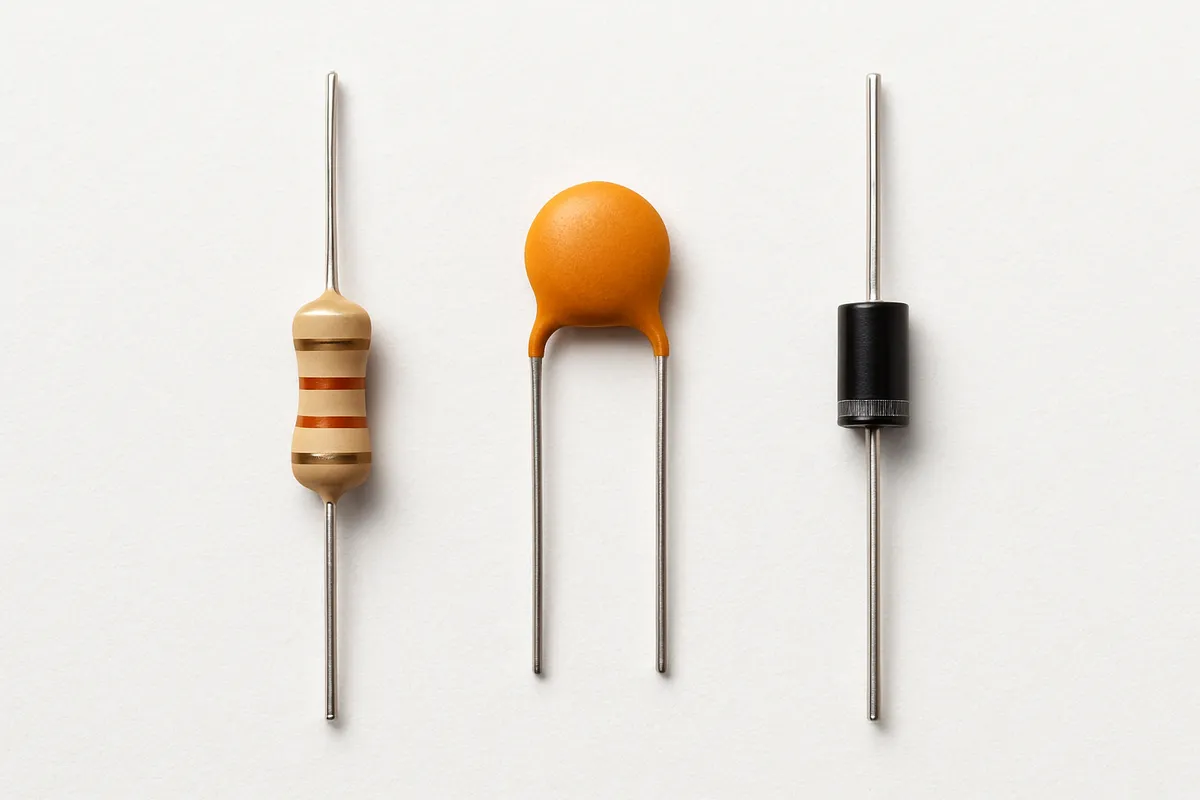

まず3つを1行で切り分けると、抵抗は電流を制限する部品、コンデンサは電荷をためて放出する部品、ダイオードは電流を一方向にだけ通す部品です。
抵抗の土台になるのがオームの法則で、『HIOKI』が整理している通り V=I×R で表せます。
電圧V、電流I、抵抗Rの関係がこの1本でつながるので、初心者が最初に触るLED回路も数字で説明できます。

筆者がワークショップで感じるのは、いきなり回路図だけを見るより、先に「この部品は何をしているか」を比較表で見てもらったほうが理解が早いことです。
そのあとで回路図に戻ると、「この抵抗はLEDを守るため」「このコンデンサは電源の揺れを吸うため」「このダイオードは逆向き電流を止めるため」と役割が結び付き、一気に読み解けるようになります。

典型配置を3つ並べると、抵抗はLEDと直列に入れて電流制限を担当します。
たとえば5V電源で赤色5mm LEDを1個点灯し、LEDの順方向電圧を2.0V、流したい電流を20mAとすると、抵抗値は（5V−2.0V）/0.02A＝150Ωになります。 R = (5.0V - 2.0V) ÷ 0.020A = 150Ω

です。
理論値は150Ωで、実際の電子工作では150Ωや220Ωがよく使われます。
220Ωなら電流は約13.6mAまで下がるので、少し暗くなる代わりに余裕が増えます。
ここがポイントです。
LEDは「点けばよい」ではなく、流しすぎないことが先です。

コンデンサは、5Vや3.3Vの電源ラインとGNDの間に0.1µFをICの近くへ置く使い方が定番です。
これがデカップリング（IC近傍の高周波ノイズ吸収）で、電源の細かな揺れをその場で受け止めます。
MLCCでは誘電体の違いも押さえておくと後で迷いません。
C0G/NP0は温度特性が**±30ppm/°Cで安定性が高く、X7Rは±15%**の変化範囲を持つ代わりに一般的なデカップリングで使いやすい、という整理です。

ダイオードは電源入力の逆接防止や逆流防止でよく使われます。
実部品の「帯（バー）がある側がカソード」である点をまず確認してください。
逆接防止の直列配置では、電池やアダプタの＋（電源側）をダイオードのアノードに接続し、ダイオードの帯（カソード）を負荷（基板）側へ向けます。
要するに帯＝カソードで、電流が正常方向（アノード→カソード）に流れる向きに置いてください。
採用前には回路の電流経路を図にして向きを確かめると安全です。

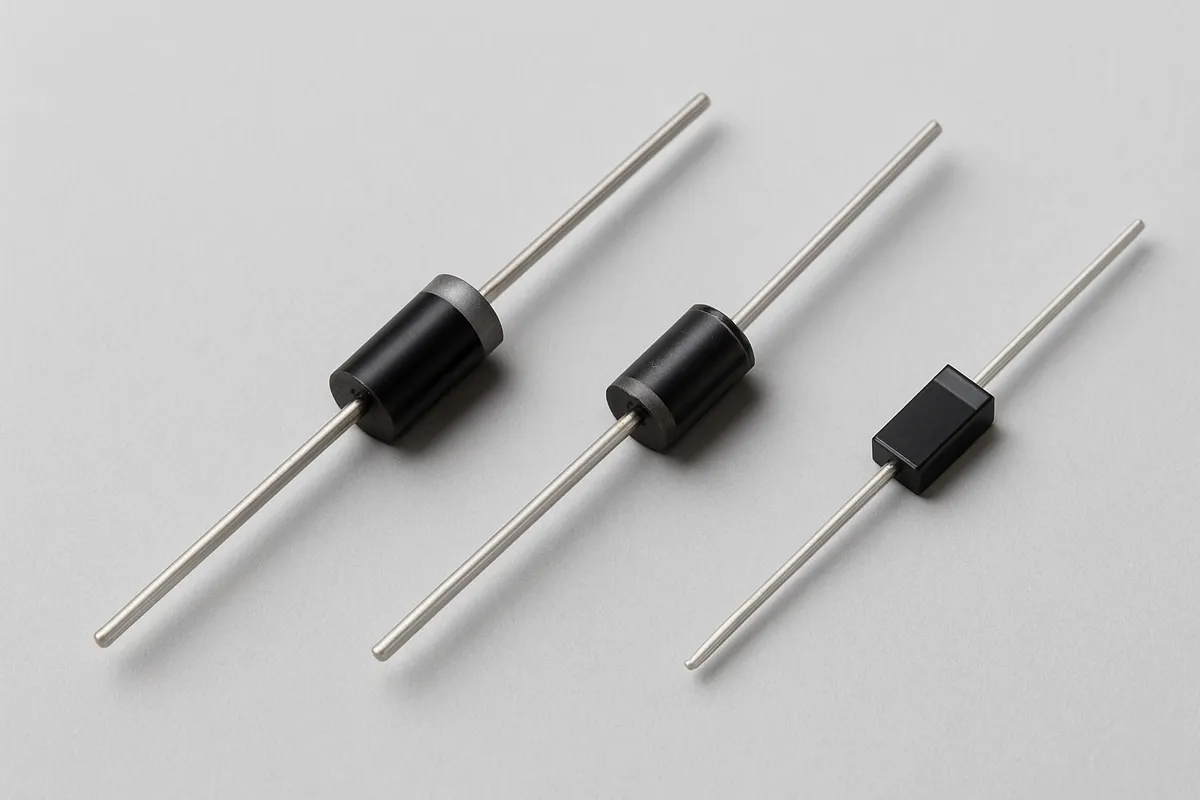

また、ショットキーダイオード（例：SS14）は pn ダイオードより VF が低い傾向がありますが、VF の値はメーカー、測定条件（IF、温度）で変わるため、採用前には必ず使うメーカーのデータシートの典型値・最大値・測定条件を確認してください。

抵抗とは？ ｜ HIOKI

hioki.com

初心者向け比較表

最初に全体像をつかむための比較表を置きます。
初心者が迷うのは「何を見れば違いが分かるか」なので、役割、単位、極性（＋/−向きのある部品）の有無、典型用途、注意する定格に絞ると頭の中が整理されます。

項目	抵抗	コンデンサ	ダイオード
基本役割	電流を制限・電圧を分ける	電荷をためて放出し、電圧変動を吸収する	電流を一方向に流す
代表的な関係式・定量目安	V=I×R	C0G/NP0: ±30ppm/°C、X7R: ±15%	pnダイオードのVF目安: 約0.6〜0.7V
主な単位	Ω	F、µF、nF、pF	VF、VR、trr
極性の有無	通常なし	種類による。電解はあり	あり
初心者の典型用途	LED保護、分圧、プルアップ	0.1µFデカップリング、平滑	逆流防止、整流、保護
注意する定格	抵抗値、定格電力	容量、耐圧、極性	耐圧、順方向電流、向き

抵抗は見た目が地味ですが、初心者が最初に役割を体感できる部品です。
LED回路では、抵抗がないと電流が流れすぎます。
5Vと赤色LEDの例で150Ωを入れると20mAに収まる、という計算そのものがオームの法則の入門になります。
Arduino系の5Vロジックでもこの考え方は基本として有効ですが、I/Oピンやボード全体の電流許容はMCUやボードによって異なります。
実際に回路設計する際は、使用するMCUやArduinoボードのデータシート／回路図を参照し、「1ピンあたりの推奨電流」「ボード全体の供給能力」「USB給電時の制限」を確認してください。

ここで抵抗の定格電力も押さえておくと、部品選びの失敗が減ります。
たとえば1/4W抵抗は、文字通り0.25Wまでを目安に使う抵抗です。
LEDの150Ω抵抗に20mA流したとき、抵抗で消費する電力はP = I^2×R = (0.02A)^2×150Ω = 0.06W（60mW）になります。 P = I²R = (0.020A)² × 150Ω = 0.06W

です。0.25Wより小さいので1/4Wで足ります。330Ωなら

P = (0.020A)² × 330Ω = 0.132W

となり、これも1/4Wの範囲内です。
ただし定格ぴったりで使う考え方は避けたいところで、実務では発熱と余裕を見て、通常30%程度、厳しい条件でも50%程度に収める考え方がよく使われます。
1/4W抵抗なら、常用で0.075W前後に収める発想です。
330Ωで20mAを流す設計は0.132Wなので、定格内ではあるものの、余裕まで含めると少し熱寄りです。
ここで220Ωや電流設定の見直しを考える、という順番になります。

抵抗値の読み取りではカラーコードが最初の関門です。
4帯なら「1桁・2桁・乗数・誤差」、5帯なら「1桁・2桁・3桁・乗数・誤差」です。
色の数字対応は、黒0、茶1、赤2、橙3、黄4、緑5、青6、紫7、灰8、白9です。
たとえば茶・黒・茶・金なら、1、0、×10、±5%なので 100Ω ±5% です。赤・赤・茶・金なら 22×10 で 220Ω ±5%、LED回路でよく見る値です。
よくある間違いは向きを逆に読むことと、茶・赤・橙の見間違いです。
筆者の経験では、色で迷ったら悩み続けるよりテスターで当たったほうが早く、配線ミスの切り分けも一気に進みます。

補足として、固定抵抗の値はE12系列で並ぶことが多く、10、12、15、18、22、27、33、39、47、56、68、82に10のべき乗を掛けた値が標準です。
150Ω、220Ω、330Ωがよく出てくるのは、この標準値の中で扱いやすいからです。

回路図記号と実部品の対応の見取り図

回路図と実部品が頭の中でつながらないと、配線は覚えたのに応用が利かない状態になりがちです。
そこで、紙の回路図に出てくる記号が、机の上のどの部品を指しているのかを見取り図として結びます。

抵抗の記号はジグザグ、または長方形で描かれます。
実部品では、リード抵抗なら細い円筒に色帯が巻かれています。
ブレッドボード上では、LEDの足のどちらか片側に直列で入っていれば、その抵抗は「電流を制限する役」です。
LEDと抵抗は順番を入れ替えても直列なら同じ働きをしますが、初心者には「5V→抵抗→LED→GND」と一本で追える配置のほうが理解しやすく映ります。

コンデンサの記号は、平行な2本線が基本です。
電解コンデンサは極性ありなので、回路図にも＋が付くことがあります。
実部品では、MLCCは小さな四角、電解コンデンサは円筒形で、マイナス側に帯が入っています。
0.1µFのデカップリングは、回路図ではVCCとGNDの間に短く描かれ、実装ではICの電源ピンのすぐ近くに置かれます。
ここで「電源ラインに並ぶ大きな部品」と誤解すると位置関係を見失います。
デカップリングはICの近くで電源の細かな揺れを吸う部品として捉えると、配置の意味が見えてきます。

ダイオードの記号は、三角ではなく線に向かって流れを止める境界がある形として覚えると混乱が減ります。
実部品では、リード品もSMD品も帯のある側がカソードです。
たとえば『SS14』はSMAパッケージの表面実装ショットキーダイオードで、逆耐圧40V、平均整流電流1A、順方向電圧は1A時におよそ0.5〜0.55Vです。
回路図のカソード記号と、実部品の帯マークを対応させて覚えると、基板上で向きを見失いません。
電源入力の逆接防止では、この帯の向きを見誤るだけで「保護しているつもりが電源が入らない」状態になります。
帯マークでカソードを確認してから実装してください。
照明や目視で不安な場合は必ずテスターで極性を確認しましょう。
初心者のうちは、回路図記号を単なる記号として覚えるより、「どこで何をしているか」とセットにしたほうが定着します。
LEDのそばにある抵抗は流しすぎを止める、ICの足元にある0.1µFは電源の揺れを受け止める、電源入口の帯付き部品は逆向き電流を止める。
この3つが見えるようになると、部品表と実装図を行き来しても迷いにくくなります。

SS14

1.0 A ショットキ・バリア・レクティファイヤ

onsemi.jp

抵抗の役割と使い方｜電流制限・分圧・プルアップの基本

オームの法則で考える

抵抗は、回路の中で電流をそのまま流しっぱなしにせず、目的の値まで抑えるための部品です。
考え方の土台になるのがオームの法則で、式は V=I×R です。
電圧 V、電流 I、抵抗 R の3つの関係がこの1本でつながります。
HIOKIの抵抗解説でも、この関係が電気の基本として整理されています。

『HIOKI』によると、抵抗は電流の流れを妨げる部品で、単位はオーム（Ω）です。

電子工作では、この式を変形して使う場面がすぐに出てきます。
たとえば「何Ωを入れればよいか」を知りたいなら R=V/I、「この抵抗だと何mA流れるか」を知りたいなら I=V/R です。
ワークショップでも、式を丸暗記するより「欲しいのは抵抗値なのか、流れる電流なのか」で形を選ぶと、手が止まりにくくなります。

抵抗の役割はLEDの電流制限だけではありません。
2本の抵抗で電圧を取り出す分圧や、スイッチ未接続時の入力を安定させるプルアップも、初心者が早い段階で出会う定番用途です。
村田製作所の解説でも、抵抗器は電流制限や分圧に使う基本部品として整理されています。

村田製作所によると、抵抗器は回路保護や電圧の調整にも使われます。

ここでつまずきやすいのは、「抵抗は電気を弱める部品」という理解だけで止まってしまうことです。
実際には、どれだけ落とすかを計算で決める部品です。
数字で見えるようになると、330Ωを選ぶ理由も、10kΩをプルアップに入れる理由も、回路図の記号ではなく動作としてつかめるようになります。

LED保護の計算例

LEDはそのまま電源につなぐと電流が流れすぎるので、直列に抵抗を入れて保護します。
計算式は R=(V-VF)/I です。
ここで V は電源電圧、VF はLEDの順方向電圧、I は流したい電流です。

5V電源で、赤色LEDの順方向電圧を 2.0V、目標電流を 10mA とすると、必要な抵抗は次のようになります。

R=(5.0-2.0)/0.01=300Ω

理論値は300Ωですが、実際の部品はE12系列から選ぶことが多いので、ここでは330Ωを採用します。
330Ωにすると流れる電流は約 9.1mA で、明るさは十分ありつつ、LED側にもマイコン側にも余裕を持たせやすい構成になります。
筆者も最初の点灯回路では、まず330Ω前後から入ることが多いです。
ブレッドボードで配線ミスが紛れやすい段階では、この少し控えめな値が安心材料になります。

明るさの感覚も、抵抗値を変えると見えてきます。
330Ωから220Ω、150Ωと下げていくと、LEDは目でわかる程度に明るくなります。
一方で、流れる電流は増えるので、部品にかかる負担や発熱の余裕は小さくなります。
初心者向けの講座では、この差を実際に見てもらうと「明るいほど正解ではない」と伝わりやすいんですよね。

抵抗そのものの発熱も計算できます。
式は P=I^2×R です。
330Ωに約9.1mA流れるなら、P = I^2×R = (0.0091A)^2×330Ω ≒ 0.0273W（約27mW）になります。

P=0.0091^2×330≈0.027W

となります。
これは一般的な1/4W（0.25W）の抵抗に対して、まだ余裕のある範囲です。
入門回路で1/4Wがよく使われるのは、こうしたLED点灯回路なら無理のない条件に収まりやすいからです。

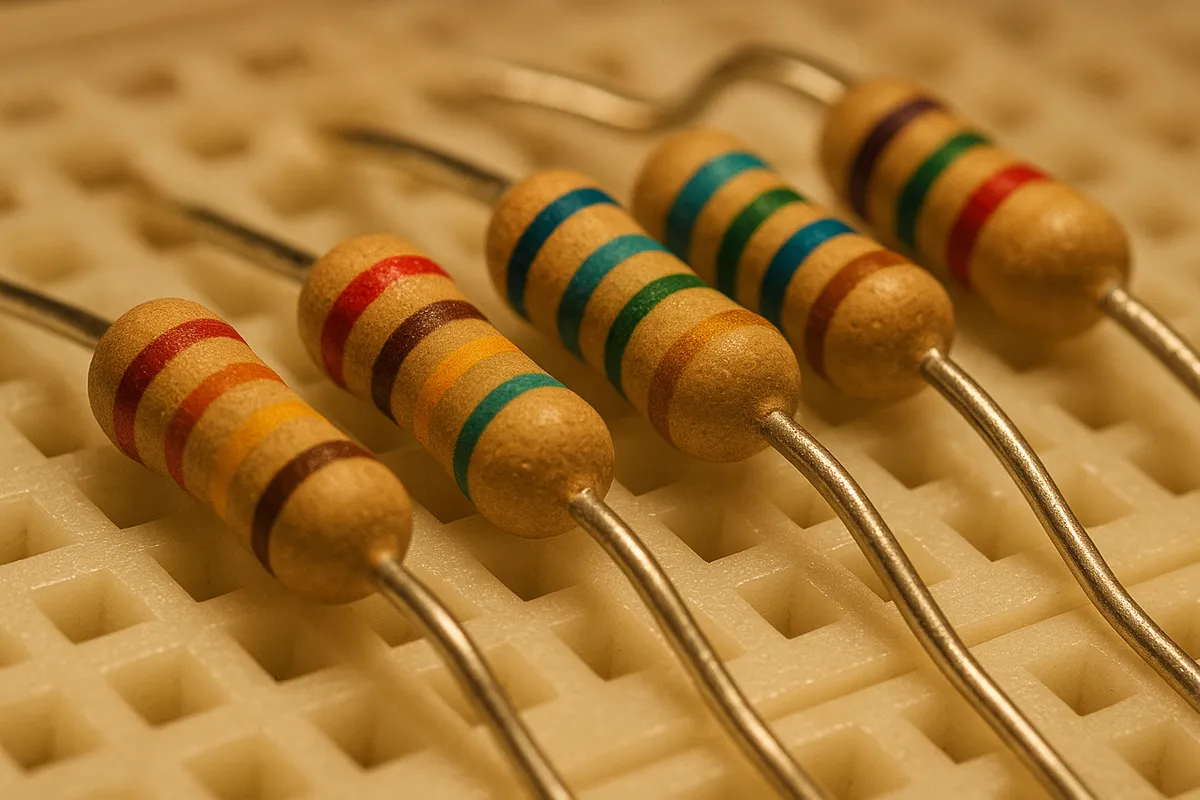

カラーコードと精度

抵抗は小さいので、数字の印字ではなくカラーコードで値を表していることが多いです。
4帯抵抗なら、「1桁目・2桁目・乗数・誤差」の順で読みます。
たとえば 橙-橙-茶-金 なら、33×10で 330Ω、金は ±5% です。

色の対応は、黒0、茶1、赤2、橙3、黄4、緑5、青6、紫7、灰8、白9です。
よく使う330Ωを例にすると、橙が3、もう1本の橙も3、茶が×10なので330Ωになります。
入門用のリード抵抗では、炭素被膜の±5%品が定番で、誤差帯は金色のことが多くあります。

ここでよく起きるのが、金と茶の見間違いです。
ブレッドボードの上で急いでいると、330Ωのつもりで別の抵抗を挿してしまうことが珍しくありません。
筆者はこのミスを何度も見てきたので、色に少しでも迷いがある抵抗は、配線前に一度テスターで当てる前提で説明しています。
実際、この習慣がつくと「LEDが暗い」「スイッチ入力が不安定」といった不具合の切り分けがぐっと進みます。

精度の見方も少しだけ知っておくと便利です。
330Ω ±5% なら、実際の抵抗値は厳密に330Ω固定ではなく、誤差を含みます。
初心者向けのLED点灯やプルアップでは、ここが問題になる場面は多くありません。
ただし、色帯を読んでいるのに実測値が少しずれて見えても、それだけで不良品とは限りません。
カラーコード、許容差、実測値の3つを一緒に見る感覚がつくと、部品選びに落ち着きが出ます。

電力定格・発熱・ディレーティング

抵抗には「何Ωか」だけでなく、「どれだけの電力を熱として受け持てるか」という定格電力があります。
電子工作で最も見かけるのが1/4Wのリード抵抗で、これは 0.25W までの損失を想定した部品です。

電力の計算には P=I^2×R、P=V^2/R、P=V×I を使います。
LED回路のような小電流では1/4Wで足りることが多いですが、抵抗値が小さいのに大きな電流を流す回路では、見た目が同じでも一気に熱条件が厳しくなります。
小さな抵抗でも、連続で電力を食うと指で触れにくい温度まで上がることがあるので、値だけでなく損失も必ずセットで見ます。

実務では、定格ぴったりまで使わず余裕を持たせる考え方を取ります。
いわゆるディレーティングで、通常は定格の30%ほど、厳しい条件では50%程度までに抑える考え方がよく使われます。
たとえば1/4W品なら、常用では 0.075W前後 に収めると扱いやすい、という見方です。
LED用の330Ωで約0.027Wなら、この感覚にも収まっています。

もう1つ見落としやすいのが許容電圧です。
抵抗には電力だけでなく、両端にかけられる電圧の上限もあります。
目安としては E=√(R×P) で考えられます。
たとえば 1kΩ・0.25W なら E=√(1000×0.25)≈15.8V です。
低電圧のArduino回路では気にする場面は多くありませんが、12Vやそれ以上を扱い始めると、電力定格だけ見ていると見落とします。
ワット数だけで安心しない、という感覚は早めに持っておくと後で効いてきます。

分圧・プルアップの基礎図

抵抗が1本だけの回路に慣れたら、2本の抵抗を使う分圧と、入力端子を安定させるプルアップも押さえておくと回路図が読みやすくなります。

分圧は、2本の抵抗で電圧を分ける使い方です。基本形は次の通りです。

Vcc ── R1 ──+── R2 ── GND
            |
          Vout

出力電圧は Vout = Vcc × R2 / (R1 + R2) で求めます。
たとえば R1=10kΩ、R2=10kΩ なら、Vout は Vcc の半分です。
5Vなら 2.5V になります。
センサー出力の縮小や、基準電圧を簡単に作る場面でよく出てきます。

プルアップは、入力ピンが宙ぶらりんにならないように、抵抗で電源側へ引っ張る使い方です。

Vcc ── 10kΩ ──+── 入力ピン
              |
           スイッチ
              |
             GND

この回路では、スイッチを押していないとき入力は抵抗経由で High になり、押したときだけ GND に落ちて Low になります。10kΩ前後がよく使われるのは、電流を無駄に流しすぎず、それでいて入力を安定させやすいバランスだからです。
たとえば5Vで10kΩなら、スイッチを押したときに流れる電流は I=5/10000=0.5mA です。
1kΩならもっと強く引っ張れますが、押したときの電流は5mAになります。
100kΩまで上げると電流は減る一方で、ノイズの影響を受けやすくなります。

ブレッドボードでスイッチ回路を組むと、プルアップ抵抗を入れ忘れた入力は値がふらつきます。
プログラムのミスに見えて、原因は抵抗1本という場面が本当に多いです。
LEDの電流制限で「抵抗は流しすぎを防ぐ」とつかんだあとに、分圧とプルアップを見ると、「抵抗は回路の状態を決める部品でもある」と見え方が変わってきます。

関連記事ブレッドボード使い方｜配線の基本と回路の組み方ブレッドボードは、はんだ付けなしで回路を試せる便利な道具ですが、最初に内部のつながり方を取り違えると、LEDひとつでも点灯しません。中央部は5穴ごとに導通し、真ん中の溝をまたぐと左右は絶縁、さらに電源レールは途中で分割されていたり左右で別系統だったりするので、まずここを頭に入れるのが出発点です。

コンデンサの役割と使い方｜電源安定化・ノイズ除去・タイマー回路

直流遮断・交流応答と充放電

コンデンサを「電気をためる部品」とだけ覚えると、実際の回路で何をしているのかが見えにくくなります。
回路上では、電圧の揺れをいったん受け止めて、必要なぶんを戻す働きがまず基本です。
これが充放電です。
電源ラインに小さな落ち込みや突発的なノイズが乗ったとき、コンデンサがその変化に応答して電圧の乱れを和らげます。
マイコンやセンサーの近くに入れると効くのは、この性質があるからです。

このとき押さえたいのが、コンデンサは直流を通しにくく、交流成分や高周波成分には反応するという点です。
TDKのコンデンサ解説でも、直流に対しては電荷がたまると電流が流れにくくなり、時間的に変化する成分には応答する部品として説明されています。
信号ラインでは直流成分を切り、変化分だけを通す結合用途に使えますし、電源ラインでは高周波ノイズをGND側へ逃がす役に回ります。
ここがポイントです。
同じ「2端子部品」でも、抵抗のように常に流れを絞るのではなく、時間変化に対して振る舞いが変わるのがコンデンサの個性です。

この性質はタイマー回路でもそのまま使われます。
抵抗と組み合わせると、すぐに電圧が変わらず、じわっと立ち上がる回路が作れます。
スイッチを押してから少し遅れてLEDを点ける、リセット信号を一瞬だけ保持する、といった動作は、コンデンサの充放電時間を利用した典型例です。
パナソニックのコンデンサ基礎知識でも、平滑、ノイズ除去、タイミング用途が基本の使い道として並んでいます。

0.1µFデカップリングの配置と根拠

電子工作で最も頻出するコンデンサの使い方が、0.1µF（100nF）のデカップリングです。
定石はシンプルで、ICごとに1個、VCCとGNDの間へ、ピンの直近に置くことです。
できれば数mmの範囲に収めたい、というのが基板設計での実感に近い表現です。
距離が伸びると、その配線自体が余計なインダクタンスや抵抗分を持ち、せっかくの高周波吸収が鈍ります。

筆者はマイコン基板を触る中で、動いたり止まったりする不安定な症状が、0.1µFをVCCピンのすぐ脇へ寄せただけで収まった場面を何度も見てきました。
部品の数は同じでも、位置だけで挙動が変わります。
LED点滅程度の簡単な回路では差が見えにくくても、クロックで動くマイコンや通信ICでは安定度にじわっと効いてきます。
見た目に変化がなくても、再起動の減少や誤動作の消失という形で差が出ます。

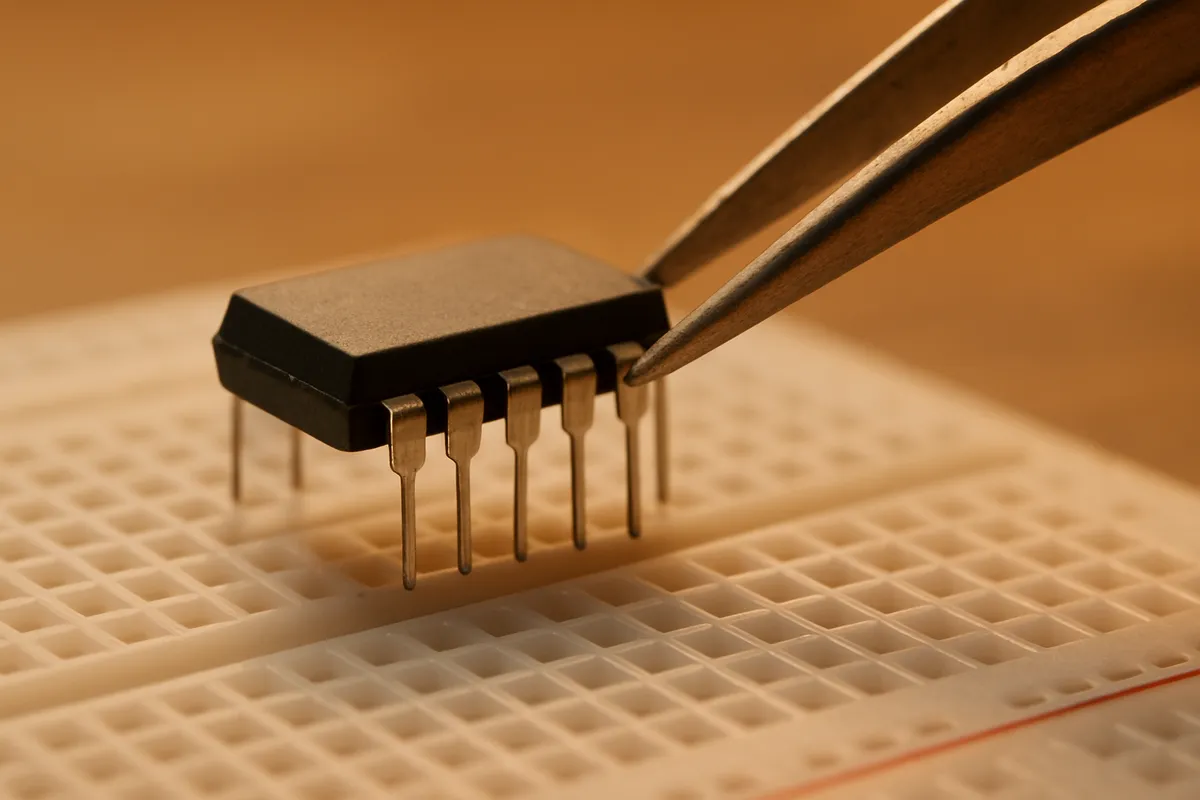

ブレッドボードでも考え方は同じです。
電源レールの端にまとめて置くより、電源を食うICの足元に置いたほうが意味があると覚えると迷いません。
とくにArduino系の回路で、センサーや無線モジュールを後付けして不安定になったとき、配線の長さとデカップリング位置の見直しで整うことが多いです。

10µF級の平滑と耐圧選定

0.1µFが高周波寄りの細かな揺れを受け持つなら、10µF級はもう少しゆっくりした電圧変動の吸収に向きます。
電源ラインの入口やIC群の近くに並列で追加すると、負荷変動で起きる電圧のふらつきを抑えやすくなります。
よくある組み合わせは、0.1µFのMLCC + 10µF級のコンデンサです。
前者が速い変化、後者が低めの周波数帯を受け持つイメージです。

ここで初心者が迷いやすいのが、容量だけ見て満足してしまうことです。
平滑用途では耐圧も同じくらい大切です。
実務では使用電圧に対して余裕を持たせますが、最初の選び方としては使用電圧の2倍程度を見ておくと扱いやすいです。
たとえば5Vラインなら、耐圧に余裕がある品を選ぶほうが落ち着いて使えます。
特に電解コンデンサは耐圧も寿命も温度の影響を受けるので、値だけで決めない感覚が必要です。

電解コンデンサの寿命は、現場では10℃2倍則で捉えることが多いです。
PanasonicやAPISTEが紹介している考え方で、温度が10℃上がるごとに寿命が半分になる、という目安です。
APISTEの一般例では、30°Cで8万時間、40°Cで4万時間、50°Cで2万時間、60°Cで1万時間という並びになります。
だからこそ、熱源の横に電解を押し込む配置は避けたい、という判断につながります。

筆者も以前、高めの電圧がかかるレールにX7Rの1µFを入れて「これで足りるだろう」と考えたことがありました。
ところが実際は効きが鈍く、あとで見直すとDCバイアスで実効容量が落ちていた構成でした。
そこからC0Gと電解の並列に切り替えたところ、電源の落ち着き方が明らかに変わりました。
容量の数字だけでなく、その電圧で本当に残る容量を意識するのが実務では効きます。

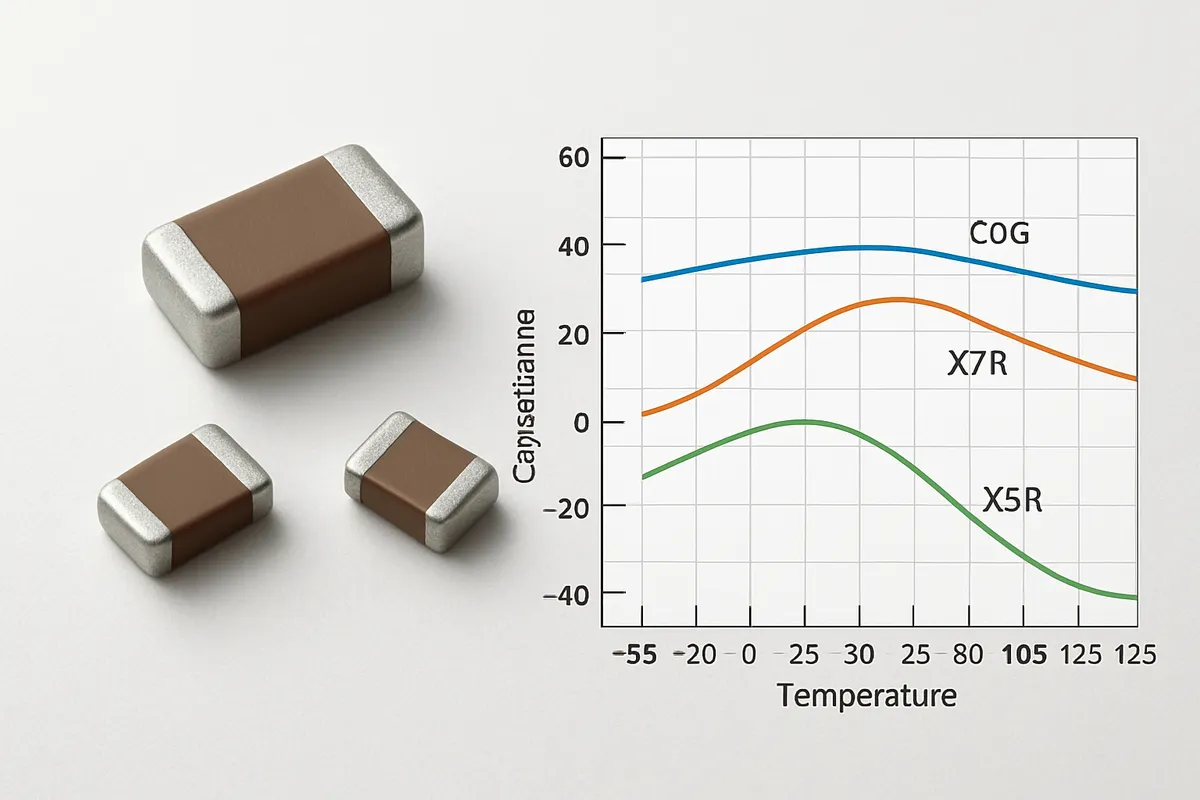

C0G/X7R/X5Rのざっくり選び分け

MLCCは見た目が同じでも、誘電体で性格が大きく変わります。
初心者向けに乱暴さを承知で整理するなら、精密ならC0G、普段のデカップリングならX7R、小型で容量を稼ぎたいならX5Rという覚え方が出発点になります。

C0G（NP0）は安定性が高く、TDKやKnowlesの資料では**-55〜+125°Cで±30ppm/°Cという温度特性が示されています。容量の変動が小さいので、発振回路、フィルタ、タイミング回路のように値の安定がそのまま動作に響く場面と相性が良いです。損失係数もKnowlesの例では最大0.15%**で、音や振動の影響を避けたい場面でも無難です。

X7Rは一般用途の中心です。
温度範囲は-55〜+125°C、容量変化は**±15%の範囲で、デカップリングでは最も出番が多い種類です。容量密度と安定性のバランスが良く、0.1µFや1µFあたりの使いどころが広いです。一方でクラス2誘電体なので、DCバイアスで実効容量が落ちます。Wevolverの整理では、条件によって10〜90%**低下する例があります。
回路図上で1µFと書いてあっても、実際の動作点ではそのまま残っていないことがあります。

X5Rも同じくクラス2で、容量を小型で取りたいときに便利です。
温度範囲は-55〜+85°C、容量変化は±15%です。
X7Rより高温側の余裕が狭いので、温度が上がる場所では一歩引いて見る必要があります。
その代わり、小さなサイズで大きめの容量を置きたいときには選択肢になります。

用途の目安を表にすると、判断が早くなります。

誘電体	向く用途	覚えておきたい点
C0G/NP0	タイミング回路、発振、精密フィルタ	温度でずれにくく、音鳴きやマイクロフォニックの心配が少ない
X7R	一般デカップリング、電源まわり	迷ったらまず候補に入るが、DCバイアスによる容量低下は見る
X5R	小型で容量を稼ぐ一般用途	高温側の余裕はX7Rに比べて狭いため、温度環境を意識して使う

ワークショップでは「全部X7Rでよいですか」と聞かれることがあります。
多くの入門回路ではその答えで進められますが、タイマーや発振のように値の安定がそのまま結果に出る場面では、C0Gへ切り替えたほうが挙動の説明がすっと通ります。

{{product:7}}

極性の見分け方と逆接リスク

コンデンサには極性がないものと、極性があるものがあります。
ここを曖昧にすると、配線ミスがそのまま故障につながります。
まず覚えやすい整理として、セラミックコンデンサ（MLCC）は無極性です。
向きを気にせず使えます。
これに対して、アルミ電解コンデンサは極性ありです。
部品の側面に入っている帯は、一般にマイナス側を示します。

初心者がつまずくのは、長いリードや見た目の雰囲気で判断してしまうことです。
電解コンデンサは、プラスとマイナスが逆になると劣化だけで済まず、破損につながることがあります。
ブレッドボードでの試作でも、電源投入直後に異臭や膨らみの原因になりやすいミスです。
抵抗やMLCCの感覚で「どちら向きでも同じ」と考えないことが必要です。

実装時は、基板のシルク印刷、部品側の帯、回路図の極性表示の3つを一致させて読むと混乱が減ります。
筆者の経験では、電解コンデンサの逆接は、回路が動かないというより動く前に部品が苦しそうな状態になるので、トラブルシュートの優先順位も上がります。
一方、MLCCは無極性なので、まずは0.1µFの足元配置と10µF級の役割分担を押さえ、そのうえで電解だけは向きを意識する、という順番で覚えると整理しやすくなります。

ダイオードの役割と使い方｜整流・逆流防止・保護回路

向き（アノード/カソード）と帯マーク

ダイオードは、向きがある2端子部品です。
ここを取り違えると、回路が動かないだけでなく、保護回路として入れたつもりの部品が何も守っていない、ということが起きます。
基本はアノードからカソードへ向かう向きが順方向で、この向きに電圧をかけると電流が流れます。
逆にすると逆方向となり、通常は流れません。
東芝の解説でも、実部品の帯マーク側がカソードで、回路図記号では縦棒（バー）側がカソードです。
実物の帯と回路図のバーが対応している、と覚えると混乱が減ります。
『東芝ダイオードとは』の説明もこの整理です。

初心者が最初につまずくのは、LEDの長い足の感覚で「なんとなくこちらがプラス側だろう」と見てしまうことです。
小型のガラス封止や黒い樹脂パッケージのダイオードでは、見た目だけでは判断できません。
帯を探し、その帯がカソードだと確認してから置く。
このひと手間で配線ミスの大半が消えます。
初心者が最初につまずくのは、長いリードや見た目の雰囲気で判断してしまうことです。
電解コンデンサは、プラスとマイナスが逆になると劣化だけで済まず、破損につながることがあります。
ブレッドボードでの試作でも、電源投入直後に異臭や膨らみの原因になりやすいミスです。
したがって、電解だけは向きを確実に確認する習慣をつけてください。
順方向に使うときは、ダイオードに順方向電圧VFが生じます。
一般的なSi pnダイオードでは約0.6〜0.7Vが目安です。
一方、ショットキーバリアダイオードはVFが低めで、たとえばonsemiの『SS14』は1A時に約0.5〜0.55V、『SS34』も資料上は約0.5V級で使われることが多い部品です。
この差は5V系の回路で効いてきます。
保護のために1本入れただけでも、pnダイオードでは電圧が少し深く落ち、ショットキーなら落ち込みを抑えやすい、という見え方になります。

ダイオードとは ｜ 東芝デバイス＆ストレージ株式会社 ｜ 日本

ダイオードは、アノードとカソードの2端子を持ち、電流を一方向のみに流す半導体デバイスとして、その基本動作やpn接合／ショットキーバリアといった構造的分類、順方向・逆方向バイアスに関する特性を丁寧に解説します。

toshiba.semicon-storage.com

逆接防止（直列/並列）の基本

ダイオードの出番として、初心者にまず体感しやすいのが逆接防止です。
電池ボックスやDCジャックは、うっかり逆につなぐ事故が本当に多いです。
筆者もワークショップや試作の現場で何度も見てきました。
とくに電池ボックスは、急いで交換したときの逆挿しが定番です。
そこからは、入口にショットキーを直列で1本入れる構成をほぼ癖にしました。
以後は、電源を入れた瞬間に基板が沈黙するようなトラブルが目に見えて減りました。

直列方式は、電源と基板の間にダイオードを1本直列に入れる方法です。
正しい向きなら電流が流れ、逆接すると流れません。
構成が単純で、初心者にはこの方式が向いています。
欠点は、順方向に流すたびVFぶんの電圧降下が出ることです。
だから直列方式では、低VFのショットキーが相性の良い選択になります。
たとえば『SS14』のような部品は、5V前後の小電流回路で扱いやすい定番です。

並列方式は少し考え方が違います。ダイオードを電源ラインへ逆向きに並列接続し、ヒューズと組み合わせる構成です。
正常時はダイオードが働かず、逆接するとダイオードが導通してヒューズを切り、回路本体を守ります。
こちらは正常時の電圧降下がないのが長所ですが、ヒューズ前提の設計になります。
ブレッドボードや入門回路では直列方式のほうが理解しやすく、動作の確認も容易で初心者向けです。

簡単な概念だけ並べると、こうなります。

方式	ダイオードの入り方	正常時の電圧降下	逆接時の動き	向く場面
直列方式	電源と基板の間に直列	ある	電流を止める	入門回路、電池駆動、小規模基板
並列方式	電源ラインに逆向き並列	ない	ヒューズを飛ばして守る	保護を強めたい電源入口

整流・FRD・ショットキーの違い

ダイオードは「一方向に流す」部品ですが、その使い道をもう少し具体化すると整流になります。
交流の一部だけを通して直流に近い形へ変えるのが整流です。
ACアダプタ内部や電源回路の入口では基本中の基本で、ここで使うダイオードは用途に応じて種類を選びます。

まず覚えやすいのは、一般整流用のpnダイオードです。
代表例として1N400x系があり、50/60Hzのような低い周波数の整流では定番です。
速度を求めない場面ならこれで十分です。
順方向電圧は前述の通りおおむね0.6〜0.7V級で、部品としても入手しやすく、教材にもよく出てきます。

スイッチング電源のように周波数が上がると、一般整流用では切り替えが追いつかず損失が増えます。
そこで使うのがFRD（Fast Recovery Diode）です。
FRDは逆回復時間が短く、数10kHz〜数100kHz帯の整流に向きます。
東芝の逆回復時間の解説を読むと、ここが一般整流との大きな分かれ目です。
『東芝逆回復時間とは』でも、用途に応じてこの速さが必要になることが整理されています。

もうひとつの柱がショットキーです。
ショットキーはVFが低く、原理的に逆回復時間がきわめて小さいので、効率を取りたい回路で強い選択肢になります。
『SS14』や『SS34』はその代表例です。
『SS14』は40V・1A、『SS34』は40V・3Aの定格を持つショットキー整流器として広く使われています。
たとえば5V電源の逆流防止やDC-DC周辺では、1N4007より『SS14』のほうが電圧損失を抑えやすい、という形で差が出ます。

使い分けを整理すると、次の表で確認すると理解が進みます。

種類	代表例	主な用途	特徴	注意する点
一般整流pnダイオード	1N400x系	商用周波数の整流、基本回路	基本用途で扱いやすい	高周波では不利
FRD	FR系各種	スイッチング電源、高速整流	逆回復が短い	型番選定が少し踏み込む
ショットキー	SS14、SS34	低損失整流、逆流防止	VFが低く逆回復が小さい	耐圧の確認が欠かせない

{{product:12}}

ダイオードの逆回復時間（trr）とは何ですか？ ｜ 東芝デバイス＆ストレージ株式会社 ｜ 日本

印加電圧を順方向から逆方向に変化させた時にすぐにオフ状態になりません。オンからオフへの遷移にはある時間が必要です。この時間のうち逆方向に電流が流れる時間を逆回復時間（t_rr）と呼びます。

toshiba.semicon-storage.com

リレー/モーターの還流ダイオード

コイルを使う部品では、ダイオードは保護回路として働きます。
代表例がリレーとモーターです。
コイルは電流を急に止めると、流れ続けようとして逆向きの高い電圧を出します。
これが逆起電力です。
トランジスタ、マイコン、電源ラインにその電圧が飛び込むと、誤動作や破損の原因になります。

そこで入れるのが還流ダイオード（フライバックダイオード）です。接続はコイルと並列で、カソードをプラス側、アノードをコイルのマイナス側へ置きます。
通常動作では逆方向なので電流は流れず、スイッチをOFFした瞬間だけ導通して、コイル電流の逃げ道になります。
これで逆起電力をクランプし、スイッチ素子やマイコンを守れます。

ここは理屈だけでなく、実際に忘れると症状がわかりやすく出ます。
筆者も以前、リレー駆動回路でフライバックを入れ忘れ、マイコンが原因不明のリセットを繰り返して悩んだことがあります。
配線も電源も合っているのに、リレーが切れる瞬間だけ落ちる。
こういうときはコイルの逆起電力を疑うのが近道です。
最初は手元の1N4148を入れたところ、小信号リレーではひとまず症状が収まりました。
ただ、継続して動かすと安心感が足りず、最終的に1N4007へ差し替えて落ち着きました。
小さなリレーなら1N4148で効くこともありますが、保護目的なら整流用ダイオードを使うほうが現場では腹落ちします。

最初に覚えたい部品選びの目安

抵抗の定番値と定格の見方

初心者が最初にそろえる抵抗は、細かく全値を集めるより、役割ごとに「まずこれがあれば回る」という定番を持つほうが迷いません。
筆者がワークショップで最初に勧めるのは、220Ω、330Ω、1kΩ、10kΩの4本柱です。
220Ωと330ΩはLED用、1kΩは信号線の電流制限やベース抵抗の入り口、10kΩはプルアップとプルダウンの基本値として出番が多く、ブレッドボード工作では登場頻度が頭ひとつ抜けています。

値の並びに規則があることも知っておくと、部品箱の見通しがよくなります。
E12系列では1デケードの中に 10、12、15、18、22、27、33、39、47、56、68、82 という標準値が並び、220Ωや330Ω、1kΩ、10kΩもこの流れの中にあります。
理論計算どおりの値がなくても、近い標準値へ寄せるのが普通だと分かると、部品選びが急に現実的になります。

常備品としては、1/4W・±5%の炭素被膜抵抗が基準になります。
精度が特別に厳しくない入門回路ではこの組み合わせで困りにくく、数もそろえやすいからです。
HIOKIのオームの法則の解説でも分かる通り、抵抗は電圧と電流の関係を決める部品なので、値だけ見て終わりにせず、どれだけの電力を受け持つかまで視野に入ると失敗が減ります。

抵抗の定格で見落としやすいのが、電力だけでなく許容電圧もあることです。
抵抗にかかる電圧は √（R×P）で見積もれるので、高抵抗を高電圧回路に入れるときは、電流が小さくても油断できません。
低電圧のArduino工作では電力だけ見ていても大きく外しませんが、電源回路や商用電源周辺へ踏み込むと、ここを飛ばせなくなります。

筆者のパーツ箱でも、LED用はまず330Ωが定番です。
少し控えめに電流を流す側へ寄せやすく、初回の点灯確認で安心感があります。
220Ωも手元に置いておくと、もう少し明るさが欲しい場面で調整しやすく、1kΩと10kΩはセンサーやスイッチ入力を触り始めた段階で一気に出番が増えます。
最初の箱は、この4値を多めに入れておくと実戦向きです。

コンデンサの定番値と耐圧・温度

コンデンサは種類が多く見えますが、入門用の部品箱なら100nF（0.1µF）のMLCCと10µF〜100µFの電解コンデンサを軸にすると整理しやすくなります。
100nFはIC近くのデカップリング、10µF以上は電源の揺れをなだらかにする役割という分担で考えると用途がすっと頭に入ります。
まずはこの組み合わせで実験を始め、必要に応じて材質や耐圧を調整しましょう。

筆者の手元では、デカップリング用は0.1µFのX7R、電源の揺れ止めは10µFの電解がいつも先に減ります。
実験基板でマイコンが不安定なとき、配線より先にこの2つを足して落ち着くことが多く、部品箱の定番セットになっています。
理屈を全部覚える前でも、この組み合わせを置くだけで電源まわりのトラブルが一段減ります。

MLCCは誘電体の違いで性格が変わります。
ざっくり暗記するなら、C0G/NP0は ±30ppm/°C、X7Rは -55〜+125°Cで容量変化±15%、X5Rは -55〜+85°Cで容量変化±15%です。
C0G/NP0は安定性重視、X7Rは一般用途の主力、X5Rは小型で容量を取りたい場面向け、という切り分けでまず十分です。
タイミングや発振のように値の安定が効く場所ではC0G/NP0、ふだんの電源デカップリングではX7R、という覚え方だと迷いにくくなります。

ここで引っかかりやすいのがDCバイアスです。
X7RやX5RのMLCCは、印加電圧がかかると実効容量が下がります。
TDKのコンデンサ解説に触れておくと、見かけの容量表示だけでなく回路中でどう振る舞うかまで意識が向きます。
100nFクラスのデカップリングでは大問題になりにくい一方、数µF以上をMLCCで置き換えるときは、この容量低下を頭の片隅に置いておくと判断を外しません。

電解コンデンサでは、耐圧は使用電圧の2倍をひとつの目安にすると選定が安定します。
5V系なら10Vや16V、12V系なら25Vといった選び方です。
加えて、寿命は温度の影響を強く受けます。
電子部品では「10℃下がると寿命が2倍」という見方が定番で、電源まわりに置く電解は、基板上の熱源の近さまで含めて考えると腹落ちします。
数字の容量だけで選ぶと、あとで膨らみや劣化に悩まされやすい部分です。

ダイオードの代表型と用途

ダイオードは種類名より、何を守るために入れるかで覚えると選びやすくなります。
最初に押さえたい代表は、1N4148系、整流用の1N4007、ショットキーの『SS14』や『SS34』です。
この3系統を分けて考えるだけで、部品箱の中身が一気に意味を持ちます。

1N4148系は小信号用です。
スイッチングが速く、信号の切り替えや簡単な保護、論理回路まわりでよく登場します。
リレーの還流でも小さな負荷なら働くことがありますが、筆者の感覚では「信号寄りの仕事を任せる部品」として覚えておくと混乱しません。
細くて小さく、まず一本持っておく価値が高い型番です。

1N4007は一般整流用の定番です。
電源入力の整流や、還流ダイオードとしての安心感があり、初心者のパーツ箱には一袋あると助かります。
高い周波数を追いかける用途ではなく、まずは電源まわりの基礎を組むための一本という位置づけです。
耐圧に余裕を持たせやすいので、型番で悩んだときの逃げ道にもなります。

ショットキーは役割がはっきりしていて、低VFで損失を減らしたい、逆流防止を入れたいという場面で選びます。
SS14は40V・1Aが代表的な定格で、順方向電圧は IF = 1 A、周囲温度 25°C 程度の条件で典型的に約0.5〜0.55 V とデータシートに示されています。
SS34は40V・3A程度の品があり、同様に条件依存で約0.5V台のVFが得られることが多いです。
実使用では想定動作電流に対するデータシートの典型値／最大値と熱設計（損失＝VF×IF）を確認してください。

見分けるポイントは、VF、逆回復、耐圧、電流の4つです。
pnダイオードの順方向電圧は前述の通り約0.6〜0.7Vが目安で、ショットキーはそれより低めです。
一方でショットキーは耐圧が伸びにくく、東芝のFAQでもSiショットキーは60V級までの例が示されています。
高効率だけを見て選ぶと、耐圧側で外すことがあります。
松定プレシジョンのダイオード解説や東芝のダイオードFAQを読むと、用途ごとに見る項目が整理されています。

松定プレシジョンダイオードの仕組みと用途

『東芝ダイオードとは』

最小チェックリスト

部品箱から1個選ぶときに、筆者が頭の中でなぞっている項目は多くありません。初心者の段階では、次の5点で十分に回ります。

• 値：抵抗ならΩ、コンデンサならF、ダイオードなら型番と用途が合っているかを確認してください。
• 定格：抵抗は電力と許容電圧、コンデンサは耐圧、ダイオードは耐圧と電流
• 極性：電解コンデンサとダイオードは向きを持つ
• 温度・周波数特性：必要な場面だけ、C0G/NP0・X7R・X5Rや逆回復を意識する
• サイズ：ブレッドボードに刺さるか、基板の穴や実装面積に収まるか

このチェック項目が定着すると、部品の名前を覚えるだけの状態から一歩進みます。
値だけ合っていても、極性や耐圧を外すと回路は動きませんし、逆にこの順番で見ていくと、初心者がぶつかるミスの大半は途中で止められます。
筆者の経験では、部品選びは知識量より見る順番で差が出ます。

関連記事電子部品 初心者セット｜最初に買うべきパーツとBOM電子工作の最初の買い物は、部品の数より「何を試せる構成か」で決めると失敗が減ります。この記事では、ブレッドボードと2.54mmピッチの部品、22AWG単線を前提に、LED点灯、スイッチ入力、可変抵抗、NPNトランジスタ駆動まで一気に試せる最小BOMを、必須・あると便利・後回しに分けて整理します。

よくある失敗とトラブルシューティング

LEDが点かないときの確認

LEDが点かないときは、部品不良を疑う前に、極性・抵抗・配線順・GND共通の4点を順番に見ます。
筆者がワークショップで一番多く見るのは、LEDそのものよりGND共通の入れ忘れです。
電源は来ているのに戻り道がつながっていないので、見た目には「全部つないだのに光らない」状態になります。
こういう場面は、確認項目を頭の中で探すより、紙に書いた順番どおりに潰したほうが復旧が早く進みます。

LEDの向きは、基本として長い足がアノードです。
ブレッドボードでは差し替えの途中で向きが反転していることがあり、ここで止まる例が多いです。
次に見るのが抵抗で、最初の点灯確認なら330Ωを基準に置くと切り分けが安定します。
抵抗はLEDと直列に入っている必要があり、並列に逃げていると想定どおりに電流を制限できません。

電流の見積もりは、前述のオームの法則どおりV=I×Rで逆算すると整理できます。
たとえば5V系で赤色LEDを使い、LEDの順方向電圧を2.0V前後、抵抗を330Ωとすると、抵抗にかかる電圧は約3Vです。
ここから電流は約9.1mAになります。
HIOKIの抵抗の解説でも、この関係式が電気の基本として整理されています。
理屈上は点灯する条件なのに光らないなら、値の問題より配線順やGND共通を疑うほうが当たりです。

コンデンサ逆接と対処

電解コンデンサを逆に差したと気づいたら、その時点で電源を切るのが先です。
帯が入っている側がマイナス端子なので、基板のマイナス側へ向けます。
見た目だけで覚えるより、「帯は−」と固定したほうが迷いません。

逆接した電解コンデンサは、たとえすぐ破裂や膨張が出なくても、そのまま使い続ける判断は避けたいところです。
電解は温度で寿命が縮みやすく、前のセクションでも触れた10℃下がると寿命が2倍という見方が使われます。
逆接で内部に無理をかけた個体は、その後の寿命見積もりが立ちません。
筆者はこのケースでは、一度でも逆接したものは作業台の上で「再利用候補」に戻さず、その場で交換する前提で扱っています。

電源まわりの不調があとから断続的に出ると、配線ミスより追いかけにくくなります。
逆接直後に直して一見動いても、コンデンサだけは「直ったように見える」ことがあるので厄介です。
ここは部品代を惜しむより、原因をひとつ消したほうが回路全体の切り分けが進みます。

ダイオードの向きミス

ダイオードは帯のある側がカソードです。
回路図では、ダイオード記号のバー側と実部品の帯を一致させます。
整流でも保護でも、この対応がずれると期待した方向に電流が流れません。
LEDよりも見た目で迷いやすく、特に黒いボディに細い帯だけ入っている部品は、照明の具合で向きを取り違えやすい印象があります。

直列方式では、電源と基板（負荷）の間にダイオードを1本直列に入れる方法です。
具体的には、入力側（電池やアダプタの＋）がダイオードのアノード、ダイオードの帯（カソード）を基板側（負荷側）へ向けて配置します。
言い換えると「電源＋ → アノード（ダイオード） → カソード（帯） → 基板」の向きになります。
向きが逆だと電源を入れても回路に電流が届かないため、帯の位置と回路図のバー（カソード）記号を必ず突き合わせて確認してください。

ショットキーは低VFが魅力ですが、向きが逆ならその利点は出ません。
松定プレシジョンのダイオード解説では、ダイオードは一方向導通の部品だと整理されています。
向きミスは「少し性能が落ちる」ではなく、「そもそも電流の通り道が違う」という問題なので、電圧を追う前に帯の向きを見るほうが早道です。

抵抗値の読み違い

抵抗の色帯は、慣れるまで茶・赤・橙あたりで混乱しやすいです。
初心者の現場では、LEDが点かない原因が配線ではなくカラーコードの誤読だった、という場面が本当によくあります。
筆者のワークショップでも、GND共通忘れと並んで頻出です。

典型例は橙・橙・茶・金で、これは330Ω ±5%です。
LED用として置いたつもりが、向きを逆に読んだり、茶を赤と見間違えたりすると、桁がずれて電流が足りなくなったり、逆に流しすぎたりします。
金帯は誤差で、4帯なら末尾に来ます。
この並びを毎回目で追うより、迷った時点で測るほうが早いです。

E12系列は1デケードあたり10、12、15、18、22、27、33、39、47、56、68、82という並びなので、330Ωは「33×10」として把握できます。
色だけで判断すると、10倍違いのまま配線を何度も触って遠回りになりがちです。
筆者はトラブル対応のとき、抵抗は見た目で決め打ちせず、まず実測値で回路図の想定と突き合わせます。

定格不足・発熱の兆候

部品が触ってわかるほど熱いときは、値の間違いだけでなく定格不足を疑います。
抵抗ならP=I^2Rで見積もれます。
1/4W品は定格として0.25Wですが、常用ではその30〜50%程度に収める考え方が実務では扱いやすく、発熱トラブルを避けやすくなります。
数字上は収まっていても、指で触れて熱いと感じるなら、計算を一段戻って見直す価値があります。

抵抗には定格電力だけでなく、進工業が示しているようにE=√(R×P)で表せる定格電圧の見方もあります。
高抵抗値を高電圧に入れる場面では、消費電力だけ見ていると抜けが出ます。
初心者の工作では電力側が先に問題化することが多いものの、電圧の制約も別枠で存在します。

コンデンサは、前述の通り耐圧を使用電圧の2倍くらいで見ると事故が減ります。
ダイオードでは、順方向電流とそのときのVFによる損失を意識します。
たとえば『SS14』を1A近く流すと、VFが0.5〜0.55Vなら損失は約0.5〜0.55Wです。
小さなSMAパッケージでこの熱量は軽くありません。
『SS34』を3A級で使うと、VFを0.5Vと見ても約1.5Wになります。
こういう部品は「定格電流の数字だけ見て通る」と考えると、基板上で先に熱が問題になります。

発熱の兆候は、焦げ臭さだけではありません。
電源投入直後は動くのに少しすると不安定になる、LEDの明るさがじわっと変わる、触れた部品だけ温度が明らかに高い、といった形で出ます。
筆者はこういうとき、先に電流経路を紙に書き出して、どこで何W食っているかを順番に見ます。
熱い部品を探すだけではなく、なぜそこに熱が集まるのかまで追うと再発しません。

デカップリング不足の症状

マイコンやICが「たまに変な動きをする」とき、配線は合っているのに不安定なら、デカップリング不足が候補に入ります。
症状としては、リセットが入る、センサ値が飛ぶ、LED制御はできるのに通信だけ乱れる、といった形が多いです。
部品単体の故障より、電源ラインの細かな揺れをその場で受け止めきれていない状態です。

対策の基本は、0.1µFをICのVCC-GND間の直近に置くことです。
距離が離れると、配線自体のインダクタンスや抵抗成分が効いて、欲しい場所で効きません。
前のセクションで触れた定番の置き方ですが、トラブル対応では「載っているか」よりICの足元にあるかが差になります。

MLCCの材質も見逃せません。
TDKなどの解説で整理されている通り、X7RやX5Rは一般用途で扱いやすい一方、DCバイアスで実効容量が下がる性質があります。
条件によっては容量が大きく減るので、1µFを置いたつもりでも、動作中の実効値は想像より小さいことがあります。
デカップリングが効かないときは、容量を一段上げる、材質を見直す、並列に追加する、といった手当てで落ち着くことが多いです。
特に小型化を優先してX5Rを高いDC電圧で使っていると、机上の数値と実回路の挙動がずれやすくなります。

次に試すミニ回路例

手を動かす段階では、計算の正しさと同じくらい「配線した結果が目で確認できるか」が効いてきます。
筆者がワークショップで見てきた範囲でも、最初の1本として手応えが出やすいのは、光る・安定する・守る・遅れる、の4種類です。
抵抗、コンデンサ、ダイオードの役割を頭で分けて理解したら、次は小さな回路として組んでみると、一気につながります。

LED＋抵抗（入門回路）

最初の1回路として勧めやすいのは、5V電源に赤色LEDと抵抗を直列に入れる定番構成です。
赤色LEDの順方向電圧を2.0V、流したい電流を10mAとすると、オームの法則から抵抗は300Ωになります。
標準値はE12系列から選ぶので、ここでは330Ωを使うのが素直です。

接続は、5Vから330Ω、LEDのアノード、LEDのカソード、GNDの順です。
抵抗を直列に入れる理由は、LEDに流れる電流を制限して素子を保護するためです。
『HIOKIの抵抗の解説』でも整理されている通り、電圧・電流・抵抗の関係はこの1本で体感できます。

この回路が入門向きなのは、点灯すれば配線の成否がその場で見えるからです。
330Ω直列のLEDは明るさに無理がなく、配線の流れも追いやすいため、最初の“成功体験”になりやすいです。
ブレッドボードでは、電源レールから抵抗、LED、GNDへと一本の流れで置けるので、どこが切れているかも見つけやすくなります。

電源ラインの0.1µFデカップリング

LEDが点く回路を組んだら、次は「見えないけれど効いている部品」を1個足してみると理解が進みます。
マイコンやロジックICを使うなら、VCCとGNDの最短距離に0.1µFのコンデンサを入れるのが基本です。
材質はX7RかC0Gを選ぶと扱いやすく、電源入口には10µFの電解コンデンサを追加しておくと、細かい揺れとゆっくりした揺れの両方を受け止めやすくなります。

ここで効く考え方は役割分担です。
ICの足元に置いた0.1µFは高い周波数のノイズを近くで吸い、電源入口の10µFは低い周波数の落ち込みをなだらかにします。
TDKのコンデンサ解説を読むと、コンデンサが充放電で電圧変動を受け止める感覚がつかみやすくなります。

ブレッドボードでは、部品を持っているのに挙動が不安定なとき、この1個で雰囲気が変わる場面があります。
LED点滅程度では差が見えにくくても、マイコンのリセットや通信エラーが減ると、「コンデンサはためる部品」ではなく「その場の電源を支える部品」として理解できます。

逆流防止ダイオード入り回路

電池や外部電源をつなぐなら、保護回路を1回入れてみる価値があります。
もっとも取り組みやすいのは、電池から基板へ入るラインにショットキーバリアダイオードを1本直列に入れる構成です。
たとえばonsemi系のSS14なら、平均整流電流1A、逆耐圧40Vの1A品で、逆流防止の入門用途に収まりがよい部品です。

接続は、電池のプラスからSS14を通して基板側へ入れます。
帯がある側がカソードなので、帯を基板側へ向けて置きます。
これで電池から基板へは流れても、逆方向の電流は止められます。
東芝のダイオード解説では、アノードとカソードの向きで電流の通り道が決まることが端的に説明されています。 toshiba.semicon-storage.com

この回路では、ダイオードを入れたぶんだけ順方向電圧降下が乗ります。
SS14のVFは1A時におおむね0.5〜0.55Vなので、電源電圧に余裕があるかを先に見ます。
小さなマイコン基板なら「保護を優先して少し電圧を落とす」という判断がしやすく、逆接や逆流で一発停止する回路より安心して触れます。
保護回路は動いている実感が見えにくいのですが、電源周りを壊さないという意味で、早い段階で触れておく価値があります。

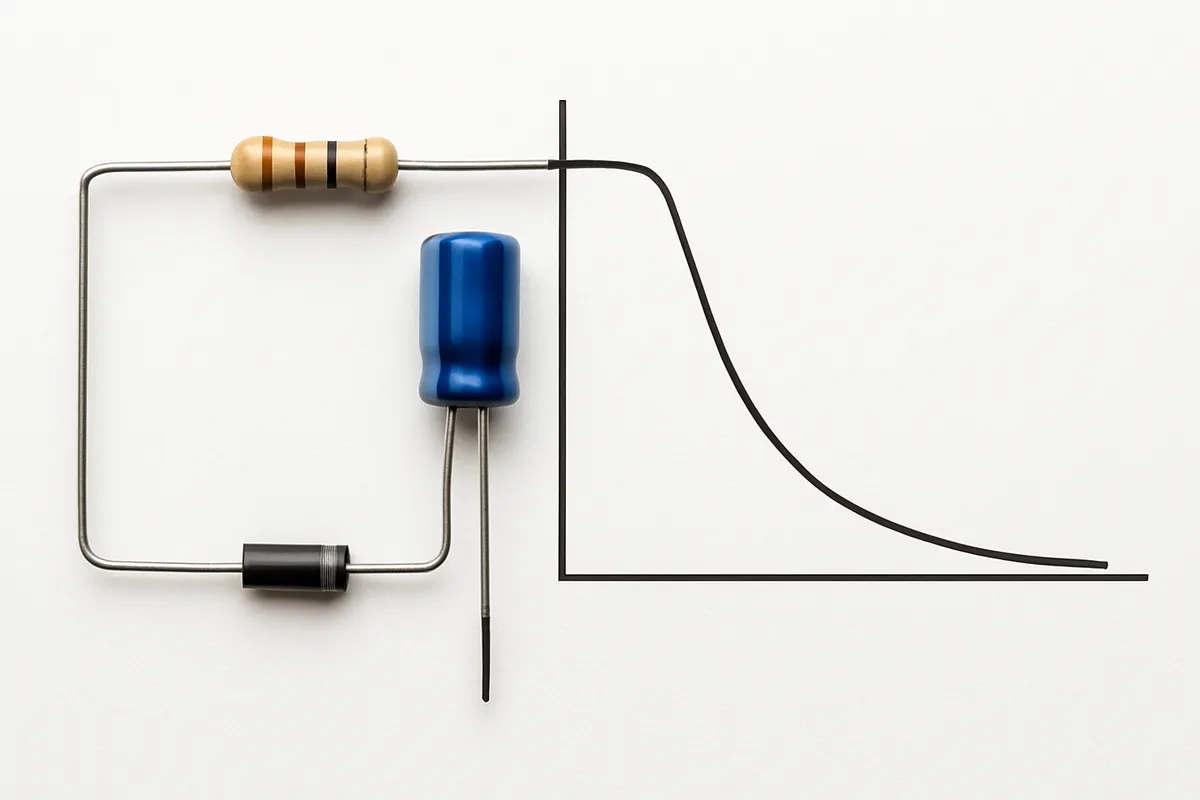

RC遅延の超入門

もう一歩進めるなら、抵抗とコンデンサを組み合わせたRC遅延が面白い題材です。
Rを100kΩ、Cを1µFにすると、時定数はR×Cで0.1秒になります。
用途としては、マイコンのリセットやイネーブル端子に簡易的なパワーオンディレイを入れる回路が典型例です。

この回路では、電源投入直後にコンデンサがすぐ満充電にならず、電圧がじわっと立ち上がります。
その遅れを使って、回路の開始タイミングを少し後ろへずらします。
コンデンサに極性のないMLCCを使うなら向きを気にせず置けますし、電解を使うならプラス側を上流へ向けます。
材質はX7RかC0Gを選べば、入門用途として扱いやすい範囲に収まります。

RC遅延は、LED点灯回路ほど派手ではありませんが、ブレッドボードでも変化を追いやすいテーマです。
筆者は、電源を入れた瞬間にすぐ反応する回路と、少し待ってから反応する回路を並べて見せることがあります。
そうすると、コンデンサが「電気をためる」だけでなく、「時間のズレを作る」部品として腑に落ちます。
ブレッドボード上でも挙動を目で追えるので、数式のR×Cが急に手触りのある知識になります。

ここまでの4つは、どれも部品1〜2個を足すだけで回路の意味が変わる例です。
まずは光る回路で配線の流れをつかみ、その次に電源の安定化、保護、時間変化へ広げていくと、部品の役割が単語ではなく手の感覚として残ります。
ブレッドボード上でも挙動を目で追えるので、数式のR×Cが急に手触りのある知識になります。
