テスターの選び方｜電子工作向けマルチメーター入門

電子工作を始めるとき、最初の1台のマルチメーター選びで迷う人は多いですが、初心者ならデジタル式・オートレンジ・DCV／Ω／導通／ダイオード搭載・6000カウント級・CAT II以上を軸に選ぶと、学習のつまずきと事故の芽を同時に減らせます。
家庭のACも測るつもりなら、CAT IIIまで見ておくと安心です。
予算は学習と安全性のバランスが取りやすい3,000〜7,000円台がひとつの目安で、True RMSはDC中心の電子工作では最優先ではありません。
HIOKIの基本解説やDigiKeyのCAT安全定格の説明を押さえつつ、本記事では買った直後にできる乾電池、抵抗、導通、ダイオードの4練習までつなげて、測れるだけで終わらない使い方を整理します。
筆者のワークショップの経験では、最初の実習を乾電池→抵抗→導通→ダイオードの順に進めると、多くの受講者が配線不良の切り分けまで自力で進められるようになります（参加回数や受講者層で結果は変わります）。
いちばん多い失敗は電圧測定のつもりで電流端子へ挿してしまうことで、端子位置とアイコンを声に出して確認するルーチンもあわせて紹介しています。
ここでいうDMMは Digital Multimeter の略で、いま主流のデジタル表示タイプのことです。
筆者のワークショップでも、受講者は最初「テスターとマルチメーターは別物ですか」とよく戸惑います。
ただ、作業に入ると混乱の原因は名前より端子と測定モードです。
そこで筆者は、呼び名はひとまず同じ道具だと扱い、表示部に数字が出るデジタル式ならDMM、とだけ整理して説明しています。
そのほうが配線ミスの切り分けに集中できます。

基本の5測定

初心者がまず覚えたいのは、電圧、電流、抵抗、導通ブザー、ダイオードテストの5つです。
ここが分かると、LEDが点かない、電池で動かない、配線がつながっていない、といった初歩のトラブルを自分で追えるようになります。
電圧測定は「そこに電気が来ているか」を見る機能です。
DCは乾電池、モバイルバッテリー、Arduinoの5Vや3.3Vの確認に使います。
ACは家庭用コンセントまわりの交流確認で使います。

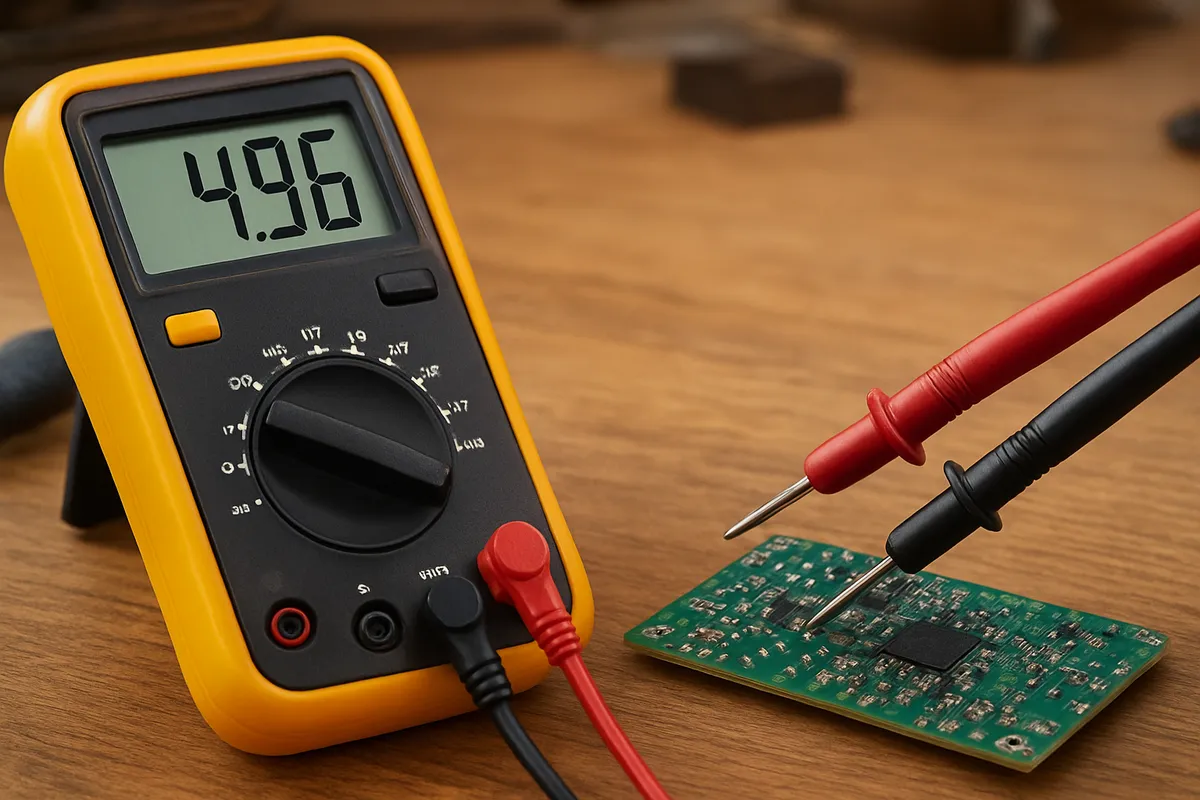

電子工作ではまずDC電圧を見る場面が多く、たとえばブレッドボードの電源レールに5Vが出ているかを確認するだけでも、配線の切り分けが一気に進みます。
電流測定は「どれだけ流れているか」を見る機能です。
LEDに流れる電流が想定より多いか少ないか、マイコン基板がどれくらい消費しているかを調べるときに使います。
ただし、電圧測定より接続方法のクセが強く、注意が必要です。
抵抗測定は、抵抗器の値確認に直結します。
色帯に慣れていないうちは、1kΩのつもりで10kΩを差してしまう失敗がよく起こります。
筆者もワークショップでは、色帯を読む前にまずDMMで当てて、実際の値を声に出して確認してもらいます。
部品の取り違えを早い段階で潰せるからです。
導通ブザーは、2点が電気的につながっていると音で知らせる機能です。
数値を読まなくても反応が分かるので、ジャンパワイヤの断線確認、ブレッドボードの同列接続の確認、GND同士が本当に共通かを見るときに役立ちます。
LEDが点かない場面では、筆者は電源電圧の有無を見たあと、抵抗値を確かめ、次に導通を当て、最後にダイオード向きを見る順で切り分けます。
この順番だと、電源不足、部品違い、配線抜け、極性ミスのどこに原因があるか短時間で絞れます。
ダイオードテストは、ダイオードやLEDの向きと素子の生死を調べるための機能です。
順方向では一定の電圧降下が表示され、逆方向では流れにくい、という性質を使います。
LEDなら、機種によってはうっすら点灯して向きが分かることもあります。
ブレッドボードでLEDが光らないとき、配線は合っているのに点かない原因の定番が「LEDの向きの逆挿し」なので、このモードは初心者ほど出番があります。
なお、デジタル式は数値が読み取りやすく、電子工作ではこちらが中心です。
一方で、可変抵抗を回しながら値の変化を追うような場面では、バーグラフ付きのDMMが便利です。
数値だけを見ていると更新のたびに目が止まりますが、バーグラフがあると増減の方向と回し込み量をひと目で追えます。
調整中の「今ちょっと上がった」「行き過ぎた」をつかみやすく、数値を読む作業と手の動きが分断されません。

並列/直列の接続基礎

測定で混乱しやすいのは、何をどこにどうつなぐかです。
ここが判断材料になります。
電圧は並列、電流は直列と覚えると、配線図を読むときの迷いが減ります。
HIOKIの使い方解説でも、この原則が基本として整理されています。
電圧測定は、測りたい部品や電源の両端に当てるイメージです。
たとえば抵抗の両端、LEDの両端、電池のプラスとマイナスにテストリードを添えます。
回路の横からのぞき込む感覚で、対象に並列に入るわけです。
だから回路を途中で切る必要がありません。
「この部品に何Vかかっているか」「電源レールに5Vが来ているか」を見るときは並列です。
電流測定は、流れ道の途中にメーターを割り込ませるイメージです。
たとえば電池のプラスから抵抗へ行く線をいったん外し、その間にDMMを入れて、電流が必ずメーターを通るようにします。
これが直列接続です。
回路の横から触るのではなく、流れの列の中に本体を入れる感覚だと思うと理解しやすくなります。
初心者が最も引っかかるのは、電圧を測るつもりで電流モードのまま当ててしまう場面です。
前のセクションでも触れた通り、端子とモードの確認ルーチンが効きます。
筆者は受講者に、黒はCOM、赤はまずVΩ側に入っているか、ダイヤルは電圧か、という3点を手元で声に出して確認してもらっています。
これだけで、最初の実習の事故の芽を大きく減らせます。

入力抵抗が測定に与える影響

DMMの「入力抵抗」は、電圧測定のときに回路へどれだけ負担をかけるかに関わる値です。
一般的なデジタルマルチメーターでは、電圧入力抵抗はDCで10MΩ以上、ACで1MΩ以上がひとつの目安です。
数値が大きいほど、測るために回路から電流を奪いにくく、もとの状態を崩しにくいということです。
横河計測のDMM解説でも、入力抵抗の高さがデジタル式の利点として説明されています。
たとえば1kΩの回路に10MΩ入力のDMMを当てて電圧測定すると、測定の影響は約0.01%程度に収まります。
これなら、ブレッドボード上の基本回路やマイコン周辺の電圧確認で、メーターを当てたせいで値が変わる心配はほぼ意識しなくて済みます。
初心者が「測ると回路が壊れるのでは」と不安になることがありますが、少なくとも電圧測定に関しては、DMMは回路をのぞき込む道具として作られていると考えるとイメージしやすいはずです。
この点は、デジタル式が電子工作と相性のよい理由のひとつでもあります。
アナログ式は針の動きで変化を追いやすい反面、入力抵抗ではデジタル式に分があります。
なので、Arduinoの5Vライン、センサー出力、分圧回路の途中点といった、回路条件をなるべく乱したくない場所ではDMMの安心感が大きいです。
数値表示で読み取りやすく、入力抵抗も高い。
初心者の最初の1台にデジタル式が勧められる背景には、この2つがきちんとあります。

電子工作の最初の1台に必要な機能はこの5つ

必須5機能のチェックリスト

最初の1台で迷ったら、見るべき機能は DCV、Ω、導通、ダイオードテスト、オートレンジ の5つです。
電子工作の立ち上がりで詰まりやすいのは、電源が来ていないのか、配線がつながっていないのか、部品の向きが逆なのかが分からない場面ですが、この5機能がそろっていれば切り分けの入口をほぼカバーできます。
まず DCV（直流電圧測定） は最優先です。
Arduino の 5V、3.3V、乾電池、USB 電源、モジュールの VCC を見る場面で毎回使います。
LED が光らないときも、いきなり配線全体を疑うより、電源レールに 5V が来ているか、レギュレータの出力に 3.3V があるかを見るほうが早く原因へ近づけます。
練習なら、単3電池や USB 電源を測って、赤プローブをプラス側、黒プローブを GND 側へ当てるところから始めると、プローブの当て方と極性の感覚が身につきます。
次に Ω（抵抗測定） です。
抵抗器の値確認はもちろん、部品箱から取り出した 1kΩ と 10kΩ を取り違えていないかを見分けるだけでも作業の止まり方が変わります。
ブレッドボードでは、カラーコードを読み違えたまま組んで LED が暗い、プルアップ抵抗の値が違って入力が不安定になる、といった失敗が起こります。
練習では、330Ω、1kΩ、10kΩを順番に測って、表示の単位がどう変わるかを見ておくと、回路図の抵抗値と実物がつながります。
導通（ブザー） は、初心者ほど恩恵が大きい機能です。
2点が電気的につながっていれば音で分かるので、液晶を見続けなくて済みます。
筆者はプローブを片手で当て替えつつ、もう片方で配線図をたどる使い方が定番で、これだけで配線チェックの進み方が一段変わります。
ブレッドボードの同じ列だと思っていたら1列ずれていた、GND が途中で切れていた、ジャンパワイヤが内部で断線していた、といった初歩的なトラブルは導通チェックで短時間に見つかります。
練習では、ブレッドボードの同一列、GND レール、ジャンパワイヤ単体を順に鳴らしてみると、どこがつながる構造なのかが手で覚えられます。
ダイオードテスト は、ダイオードや LED の向き確認で効きます。
極性部品は見た目だけでは判断を誤ることがあり、抵抗レンジだけだと反応の意味が読み取りにくいことがあります。
ダイオードモードなら、順方向で反応し、逆方向では反応しないので、部品の向きと状態をまとめて見られます。
LED 単体の確認でも役立ち、機種によってはうっすら点灯して極性がその場で分かります。
練習には、手元の LED を赤と黒で入れ替えながら当てて、どちら向きで反応するかを見るのが定番です。
5つ目の オートレンジ は、測定項目そのものではありませんが、初学者には実質的に必須と言ってよい機能です。
マニュアルレンジ機では、2V、20V、200Vのどこで測るかを自分で選ぶ必要があり、レンジ違いで桁が合わず「0.00 なのか、足りないのか、設定が違うのか」が混ざってしまいます。
オートレンジならその混乱が減り、まずプローブを正しく当てることに集中できます。
『HIOKIのデジタルマルチメータの使い方』でも、初心者は基本操作を順に覚える流れが整理されていますが、最初の1台でつまずきを減らすなら、自動でレンジが決まる恩恵は見逃せません。
この5機能がそろっていれば、電子工作の初期トラブルは「電圧がない」「抵抗値が違う」「配線が切れている」「極性が逆」の4方向から追えます。
逆にここが抜けると、表示項目が多い機種でも肝心の切り分けで遠回りになります。

How to Use a Digital Multimeter ｜ HIOKI

www.hioki.com

あれば便利な拡張

基本5機能を押さえたうえで、次に見る価値があるのは 静電容量、周波数、温度 です。
ただし優先順位は横並びではありません。
電子工作の入門段階で出番が多い順に並べると、筆者は 静電容量 → 周波数 → 温度 の順で考えます。
静電容量測定 は、コンデンサの値確認で使います。
特にセラミックコンデンサは印字が読みにくく、袋の中で混ざると手で見分けにくい部品です。
電源のデカップリング用コンデンサやタイマ回路の定数確認で、「想定の値を入れたつもり」が崩れていないかをチェックできます。
実際、部品ケースから取り出したコンデンサを先に測っておくと、組んだ後に発振しない、ノイズが多い、といった不具合の切り分けが楽になります。
周波数測定 は、PWM 信号や外部発振の確認で役立ちます。
Arduino の PWM を見たり、発振モジュールの出力をざっくり確認したりするときに便利です。
オシロスコープほど波形の形までは追えませんが、「そもそも出ているか」「設定した周期に近いか」を見るには十分な場面があります。
ブザーを鳴らす回路やサーボ制御のパルス確認でも、周波数表示があると切り分けの足場になります。
温度測定 は、K熱電対対応の機種ならヒートシンク、レギュレータ、はんだごて先端付近などの温度確認に使えます。
たとえばAstroAIのDM6000ARは K 型温度プローブが付属する構成で、温度も1台にまとめたい人には収まりがよいモデルです。
ただ、電子工作の最初の学習で毎回使う機能ではありません。
温度が必要になるのは、放熱の確認や加熱部品を扱う場面に進んでからです。
製品で見ると、たとえばSANWAのCD771は DC/AC 電圧、抵抗、導通、ダイオードに加えて周波数と静電容量まで備えています。
薄型を優先するならSANWAのPM3のようなポケット型もあり、厚さ約8.5mmの薄い筐体は工具箱のすき間に収まりやすく、机の上へ出しっぱなしにしなくても持ち回れます。

今回の用途では後回しでよい機能

初心者が迷いやすいのは、多機能な機種ほど良いように見えることです。
ただ、電子工作の最初の1台では、後回しで困らない機能もはっきりあります。
代表的なのが 高度なロギング機能 です。
測定値を長時間記録したり、PC へ送ってグラフ化したりする機能は、電源の変動監視や保守用途では役立ちます。
一方で、ブレッドボード上の LED、スイッチ、センサー、Arduino の 5V ライン確認では、まずその場で電圧や導通を見て切り分ける場面が中心です。
ログ保存まで必要になるのは、連続運転や評価作業へ進んでからです。
クランプ式の電力・電流測定 も別枠で考えたほうが自然です。
配線を切らずに電流を見られるクランプメーターは便利ですが、乾電池や USB 電源、マイコン周辺の低電流を扱う入門工作とは得意分野が違います。
電子工作の最初の1台に全部載せようとすると、肝心の DCV や導通の扱いやすさより、機能数だけが前に出た選び方になりがちです。
True RMS を前提にした AC 重視の高機能化 も、この記事の用途では優先順位が上ではありません。
家庭の AC やインバータ系まで深く見るなら価値がありますが、乾電池、USB、Arduino、センサーモジュール中心なら、まず効くのは DCV と導通とダイオードです。
ここが不足したまま AC 性能だけ上がっても、日々の工作トラブルは解決しません。
高桁数表示や研究用途の据え置き型に近い性能 も同様です。
たとえばHIOKIには 60000 カウント級のモデルがあり、分解能や見える情報量は魅力です。
ただ、最初の1台で必要なのは、微小差を追い込むことより、5V が来ているか、1kΩ が 10kΩ ではないか、GND が共通か、LED の向きが合っているかを迷わず見られることです。
ここがぶれない1台のほうが、机の上で出番が増えます。

選び方の核心：デジタル/アナログ、オートレンジ、True RMS、カウント数、安全規格

デジタル式 vs アナログ式

最初にここを整理しておくと、スペック表の意味が一気に読みやすくなります。
電子工作の最初の1台なら中心になるのはデジタル式です。
ただし、アナログ式にも「針が動くからこそ見える情報」があり、用途を知っていると選び分けで迷いません。

電子工作でデジタル式が選ばれやすい理由は、まず読み間違いが少ないことです。
乾電池の電圧、抵抗の実測値、導通の有無を確認するとき、数値がそのまま出るので判断が速くなります。
『横河計測のDMM解説』でも、DMMは高い入力抵抗を持つ前提で回路への影響を抑えながら測れる道具として整理されています。
ブレッドボード回路やマイコン周辺では、この性格がそのまま扱いやすさにつながります。
可変抵抗を回して値を追い込むような場面では、針表示やバーグラフの価値が出ます。
可変抵抗の調整は数値表示だけより、デジタル表示にバーグラフが重なっている構成が最も作業の流れを止めません。
最終値は数字で確定しつつ、変化の向きは横に伸びるバーで見えるからです。
アナログ式の針が得意だった部分を、バーグラフ付きDMMがうまく補っているという見方です。
つまり、初心者向けの結論は単純で、基本はデジタル式、調整作業まで快適にしたいならバーグラフ付き、という順で見ると迷いません。

オートレンジ vs マニュアルレンジ

次に迷いやすいのがレンジ設定です。
レンジとは、何Vまで、何Ωまでをその測定モードで受け持つかという表示範囲のことです。
ここでの違いは、測定のたびに人が範囲を決めるか、メーターが自動で切り替えるかにあります。
図にすると、操作の流れはこうなります。
オートレンジ

1. 測定モードを選ぶ
2. プローブを当てる
3. メーターが適切な範囲を自動選択
4. 値を読む

マニュアルレンジ

1. 測定モードを選ぶ
2. 想定値に合うレンジを自分で選ぶ
3. プローブを当てる
4. 値が小さすぎる・大きすぎるとレンジを再調整
5. 値を読む

この違いは、慣れていない人ほどはっきり出ます。
安価機のマニュアルレンジでは、レンジを固定したまま次の測定に移り、そのまま表示を見誤る場面を筆者は何度も見てきました。
たとえば前の測定で高い電圧レンジにしていたため、次に小さな信号を当てたとき分解能が足りず、異常がないように見えてしまう、という流れです。
数字自体は出ていても、桁の細かさが足りていないので判断を誤ります。
オートレンジはこの種のミスを減らせます。
電子工作では、5V系、3.3V系、数百Ωから数十kΩの抵抗、導通チェックを行き来することが多く、毎回レンジを意識するより、測定対象に集中できるほうが作業が進みます。
AstroAIのDM6000ARのように、6000カウントでTrue RMSかつオートレンジを備えた機種は、スペック表の数字だけでなく「考えることを減らす」という面でも意味があります。
もちろん、マニュアルレンジにも利点はあります。
意図的にレンジを固定すると表示の落ち着き方を読める場面があり、学習用として仕組みを理解する助けにもなります。
ただ、最初の1台という前提では、設定でつまずく回数を減らせるオートレンジの価値が上です。

True RMSはいつ必要？不要なときは？

True RMSは、交流の実効値を波形に応じて正しく求める方式です。
ここで押さえたいのは、ACなら全部必要という話ではないことです。
平均値方式のメーターは、きれいな正弦波を前提に実効値へ換算します。
そのため、家庭用電源のように比較的整った波形なら大きな問題にならない場面もありますが、インバータ出力、スイッチング電源まわり、波形がつぶれたACでは誤差が目立ちます。
True RMS対応機は、そのような非正弦波でも実効値を素直に拾えるので有利です。
Flukeの170シリーズは6000カウント表示でAC電圧・電流のTrue RMS測定に対応しており、家庭ACや設備寄りの用途で定番扱いされる理由もここにあります。
では、電子工作の入門で最優先かというと、答えはそうではありません。
乾電池、USB、Arduino、センサーモジュールの確認はDCが中心だからです。
電圧が来ているか、GNDが共通か、抵抗値が合っているか、ダイオードの向きが正しいかといった日常の切り分けでは、True RMSの有無より、オートレンジや導通の反応、表示の見やすさのほうが作業結果に直結します。
だから優先度は「中」と考えるのが実態に合っています。
家庭用ACコンセント周辺の確認、調光器やモーター制御、インバータ機器、スイッチング電源の交流側を見る機会があるなら、True RMSの価値は一段上がります。
『RSのデジタルマルチメータ基礎ガイド』でも、AC/DCの考え方を分けて理解する重要性が整理されています。
電子工作中心なら「なくても始められる」、ACを広く触るなら「あると安心して読める」と位置づけると、スペック表を読み違えません。

桁数・カウント・分解能の理解

スペック表で急に難しく見えるのが、3.5桁、6000カウント、分解能、更新レートといった表記です。
ここは用語を日本語に置き換えると理解できます。
まず桁数は、どこまで数字を表示できるかの古い言い方です。
代表例が3.5桁で、これは最大表示が1999までという意味で使われます。
先頭の「半桁」は0か1だけを表示できる、という考え方です。
これに対して6000カウントは、最大表示が5999付近まで取れることを表します。
つまり、3.5桁の1999表示より、6000カウントのほうが一段細かく読めます。
ここで見たいのは、単なる数字の大きさではなく1レンジ内でどこまで細かく変化を読めるかです。
たとえば同じ電圧測定でも、表示できる段階が多いほど、小さな差を拾えます。
HIOKIのラインアップには6000カウントから60000カウント級まであり、上位ほど微小差の見え方が増えます。
ただ、入門段階では60000カウント級がないと困るわけではありません。
5Vの有無や抵抗の取り違えを見抜く用途なら、6000カウント級で十分に情報量があります。
分解能は、1カウントごとの最小変化量です。
表示上どのくらい細かく刻めるか、と言い換えても近い意味になります。
ここでカウント数が効いてきます。
たとえば6000カウント機は、同じレンジでも1999表示機より細かな増減を数字にできます。
可変抵抗の調整やセンサー出力の微調整では、この差が意外と効きます。
もうひとつ見落とされがちなのが更新レートです。
製品例では、数値表示が3回/秒、バーグラフが30回/秒という仕様があります。
これは、数字は1秒に3回書き換わり、バーグラフはその10倍の速度で反応するということです。
瞬間的な揺れを見るならバーグラフ、落ち着いた値を読むなら数値表示、という役割分担になります。
筆者がバーグラフ付き機を好む理由もここで、値の決定は数値、変動の気配はバーで拾うと、調整作業のテンポが崩れません。

CAT II/III/IVと安全な端子構成

安全規格のCATは、単なる「丈夫さランク」ではなく、どこで使う前提で過渡過電圧に耐える設計かを示す分類です。
過渡過電圧とは、落雷や開閉動作などで一瞬だけ立ち上がる高い電圧のことです。
定格電圧が同じでも、どの場所で使うかによって必要な耐性は変わります。

この違いは数値にも表れます。
Hiokiの安全解説では、CAT IV 600Vに相当する設計例として8,000Vの過渡過電圧耐性が示されています。
つまり「600Vまで測れる」という表示だけでは足りず、どのカテゴリでの600Vなのかが安全性を左右します。

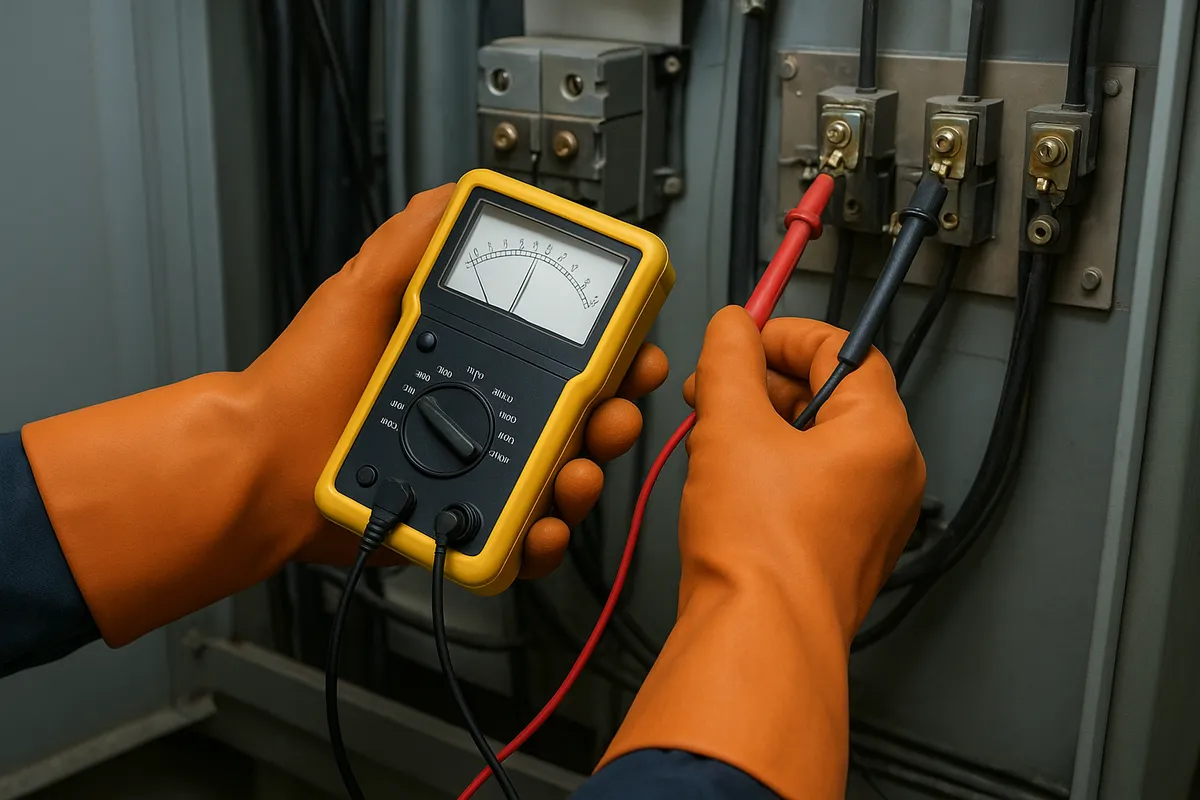

家庭内のコンセントや家電周辺を視野に入れるならCAT IIよりCAT IIIのほうが守備範囲は広く、設備側に近づくほどCAT IVが必要になる、という順番です。
電子工作の初心者が机の上で乾電池、USB、低電圧回路を扱うなら、CATの数字を最優先に追い込むより、まず正しい測定習慣を身につけるほうが先です。
ただし、家庭ACまで対象に入るならCAT表示はスペック表の中でも見落とせない欄です。
実例では、SANWAのCD771にCAT.II 1000V / CAT.III 600Vの表記があり、入門用より一段上の安心感につながっています。
ポケット型のSANWA PM3も、テストピンキャップ装着時のCAT表示が用意されていて、プローブの露出長まで含めて安全設計が考えられています。
CATと並んで実用上大きいのが、端子の分かれ方です。
安全な構成では、少なくとも電圧・抵抗用のVΩ端子と、電流測定用のmA端子、大電流用の10A端子が分かれています。
ここが分離されていると、電流レンジのまま電圧を測ろうとして起きる事故を減らせます。
加えて、電流端子にはヒューズ保護が入っている構成が望ましく、たとえばAstroAIのDM6000ARは400mA 600Vと10A 600Vの二つのヒューズを備えています。
低電流側と高電流側を別々に守る考え方で、誤接続時のダメージを回路内部まで通しにくくする設計です。
スペック表では、測定項目やカウント数が先に目に入りますが、家庭ACや電流測定まで含めて読むなら、CAT表示と端子構成のほうが事故防止に直結します。
『Hiokiの安全ページ』は、CAT IIIとCAT IVの境界や過渡過電圧の考え方を短時間でつかむ助けになります。
こうした欄を読めるようになると、「多機能だから上位」ではなく、「使う場所に対して筋が通った1台か」で比較できるようになります。

安全にお使いいただくために ｜ HIOKI

www.hioki.co.jp

価格帯別に見る、初心者向けマルチメーターの選び方

1,000〜3,000円台：最低限の学習用と注意点

この価格帯は、乾電池の電圧確認、抵抗値の読み取り、導通チェックといった学習の入口としては成立します。
実際、テスターは1,000円以下から10,000円超まで幅広く、海外流通品では8.50ドル台から見つかります。
数字としては測れますし、ブレッドボード上で5V系の回路を追うだけなら、まず動作の雰囲気をつかむ道具として役立ちます。
ただし、安さがそのまま同じ品質を意味するわけではありません。
差が出やすいのは、プローブの被覆の質、内部ヒューズの有無、端子まわりの保護、測定確度、筐体の剛性です。
筆者がワークショップで貸出用に低価格DMMを回していたときも、先に傷むのは本体よりリードでした。
被覆が割れて芯線が見えたり、電流レンジのまま触られてヒューズが切れたりして、授業の流れが止まりやすかったのです。
入門者向けほど、保護設計がまじめな機種のほうが結果的に長持ちします。
妥協してよい点と、避けたい点を分けると判断しやすくなります。
判断をしやすくするため、妥協してよい点と避けたい点を明確に分けて示します。

• 妥協してよい点は、液晶の視野角、バックライトなし、温度測定なし、周波数や容量測定が省かれていることです。電子工作の基礎練習なら、DC電圧・抵抗・導通・ダイオードがあれば進められます。
• 避けたい点は、ヒューズ無保護、CAT表示なし、電流端子の区別が曖昧、プローブの作りが粗いといった安全側の弱さです。ここを削った安価機は、失敗したときの逃げ道が少なくなります。

前述の通り、初心者の電子工作では低電圧中心ならCAT IIでも足りますが、安価機でCAT表記そのものが見当たらない製品は別物として見たほうがよいです。
家庭ACや高電圧寄りの作業には向きません。
価格を下げるなら、表示の豪華さや付加機能を削るのはまだ納得できますが、保護回路やヒューズ周辺まで削る方向は危険側に寄ります。

3,000〜7,000円台：最初の1台の最適解

この帯に入ると、初心者がつまずきやすい部分が一気に減ります。
狙い目はオートレンジ、6000カウント級、基本的な安全設計、読みやすい表示がそろった機種です。
電子工作の現場では、レンジ合わせで止まらないことが想像以上に効きます。
回路を追いながら「いまは5Vか、3.3Vか、抵抗が断線していないか」を切り替えていくとき、操作が1段減るだけで作業のテンポが崩れません。
具体例としては、AstroAIのDM6000ARがこの帯の考え方に近い機種です。
6000カウント、True RMS、オートレンジに加えて、400mA 600Vと10A 600Vの2系統ヒューズを備えています。
電子工作中心ならTrue RMSは最優先ではないものの、この価格帯で保護と表示性能がまとまっている点は魅力です。
K型温度プローブが付属するので、はんだごて周辺や簡単な温度確認まで含めて1台で広く触れます。
薄型を重視するならSANWAのPM3も面白い選択肢です。
OYAIDE掲載の価格は5,940円で、厚さ約8.5mmの薄い筐体は工具箱や引き出しに収まりやすく、日常的に持ち出す前提ならこの形状は効きます。
IEC 61010準拠で、テストピンキャップ装着時のCAT表示まで意識されているあたりも、単なる格安機との差として見えてきます。
この帯が「最初の1台」として収まりがよいのは、安価機で不安が出やすい箇所が一通り改善されるからです。
表示桁数は3.5桁から4.5桁が一般的ですが、6000カウント級になると5Vや12Vの差分、可変抵抗の追い込み、センサー出力の確認がぐっと読みやすくなります。
『横河計測 DMMの使い方』でも、桁数や確度、入力抵抗の基礎が整理されていて、この帯の実用品がなぜ扱いやすいのかが腹落ちします。
価格感を海外の目安で見ると、安価モデルは8.50ドル台からありますが、電子工作で安全性と精度も狙うなら50ドル以上がひとつの境目です。
日本での3,000〜7,000円台は、ちょうどその「安さだけではない入門機」に重なりやすく、性能と安心感の折り合いが取りやすい帯と言えます。

7,000円以上：安全性と耐久性の投資判断

この帯では、国内大手や業務実績のあるシリーズが選択肢に入り、安心感の質が変わります。
見た目の多機能化というより、CAT表示の明確さ、内部ヒューズ、筐体の堅牢さ、端子設計、マニュアルの整備といった、事故を防ぎながら長く使うための部分にお金が乗ります。
この帯では、国内大手や業務実績のあるシリーズが選択肢に入り、安心感の質が変わります。
見た目の多機能化というより、CAT表示の明確さ、内部ヒューズ、筐体の堅牢さ、端子設計、マニュアルの整備といった、事故を防ぎながら長く使うための部分にお金が乗ります。
（価格は執筆時点の掲載例で、流通状況により変動します。
購入時は販売ページで最新価格を確認してください。
） さらに上を見ると、HIOKIの入門〜中級ラインやFlukeの170シリーズが入ってきます。
Fluke 170シリーズは6000カウント表示とTrue RMS対応を持ち、177や179ではCAT IV 600V / CAT III 1000V級の安全表示が用意されています。
成形一体型のオーバーモールドケースも含めて、現場で落とす、ぶつける、持ち回ることを前提にした作りです。
6000カウントなら1000Vレンジでも実用上は0.1〜0.2V程度の変化を追える計算になり、単に「測れる」より一段上の見え方になります。
この価格帯でお金をかける意味は、数年使っても不満が出にくいことです。
数字だけを見れば中価格帯でも十分な場面は多いのですが、リードの断線、ロータリースイッチの劣化、端子の甘さ、保護回路の差は、使い続けるほど効いてきます。
『Hioki 安全にお使いいただくために』を見ると、CAT IV 600Vが8,000Vの過渡過電圧に耐える前提で考えられていることがわかります。
こうした背景を知ると、7,000円以上の差額は「高級だから」ではなく、異常時に壊れ方を制御するためのコストだと理解できます。
予算配分の考え方としては、乾電池やマイコン周辺だけを触るなら3,000〜7,000円台で十分戦えます。
家庭ACも視野に入る、長く1台を使い続けたい、工具としての信頼性を優先したいなら、7,000円以上は納得しやすい投資です。
液晶の派手さや付属機能より、CAT表示、ヒューズ、端子分離、筐体の作りに価格差が現れている機種ほど、買ったあとに理由がわかります。

初心者向けおすすめモデル5選

この5台は、価格だけでなく安全表示の明確さ、端子まわりの考え方、電子工作でよく使う機能が無理なく揃っているかで選んでいます。
授業やワークショップの現場ではSANWAとHIOKIの入門〜中級クラスはトラブルが少なく、受講者の手が止まりにくい印象があります。
導通チェックやDC電圧確認のような基本操作で挙動が素直な機種は、教える側の進行も安定します。
比較の見どころは、低電圧中心の電子工作ならCAT II〜CAT IIIの範囲で必要十分か、家庭ACや設備寄りまで見るならCAT III以上をどう考えるかです。
横河計測 DMMの使い方でも、DMMは入力抵抗や桁数の考え方を押さえると選びやすくなります。

SANWA CD771 デジタルマルチメータ

SANWAのCD771は、Amazon.co.jpで14,158円前後の掲載がある定番機です。
DC/AC電圧、抵抗、周波数、静電容量、電流、ダイオードテスト、導通チェック、データホールド、バックライト、相対測定まで揃っていて、電子工作の学習機から一歩進んだ内容です。
安全表示はCAT.II 1000V / CAT.III 600Vです。
乾電池、5Vや3.3Vのマイコン回路、センサー周辺、簡単な機器メンテナンスまで含めて受け持てる範囲が広く、機能不足で早く買い替える流れになりにくいのが強みです。
端子構成の詳細や表示方式の細部（表示カウント、AC測定方式など）は機種によって異なるため、購入前にメーカーのマニュアルで確認してください。
この機種が向くのは、抵抗や導通だけでなく、周波数や容量も触っていきたい人です。
ブレッドボードの回路確認から、故障切り分けの入口まで1台で広く触れます。
机の上で腰を据えて使う1台として見ると、価格は上がっても納得しやすいモデルです。
この機種が向くのは、抵抗や導通だけでなく、周波数や容量も触っていきたい人です。
端子構成や表示カウント、AC測定方式などの細かな仕様は機種によって異なるため、購入前にメーカーのマニュアルで該当項目を確認してください。

SANWA PM3 ポケット型DMM

SANWAのPM3は、OYAIDEで5,940円前後の掲載があるポケット型です。
厚さ約8.5mmという薄さが特徴で、胸ポケットや工具ケースのすき間に入れて持ち歩く前提なら、この形状そのものが価値になります。
常設机より持ち回りの多い作業では、薄いだけで取り出す回数が増え、結果として測り忘れが減ります。
測定機能はDC/AC電圧、抵抗、Hz/Duty、コンデンサ容量測定、導通、データホールド、リラティブ機能が確認できます。
電源はCR2032×1で、連続使用時間は約150時間です。
オートパワーオフは約15分で、解除できる構成も実用的です。
安全面ではIEC 61010準拠で、テストピンキャップ装着時のCAT.III 300V、未装着時のCAT.II 500V表記がマニュアル系情報で確認できます。
薄型ゆえに本体収納は快適です。
作業姿勢によってはリード取り回しに窮屈さを感じる場面もあり、据え置きの主役機というより「いつも持っておける1台」と捉えると魅力が伝わりやすいのが利点です。

HIOKI デジタルマルチメータ

HIOKIは単一型番ではなく、入門〜中級の間でも複数のモデルがラインナップされています。
例としてDT4253は価格.comに掲載があり、表示は6000カウント級から60000カウント級まで幅があります。
HIOKIは単一型番ではなく、入門〜中級だけでもDT4221DT4222DT4251DT4252DT4253DT4281DT4282などの幅があります。
価格は例としてDT4253が価格.com系の掲載で28,443円前後です。
表示は6000カウント級から60000カウント級まであり、True RMSやローパスフィルタを備える機種も入っています。
このシリーズの良さは、初心者向けの基本操作を崩さずに、上位機の考え方へ自然につながることです。
導通、ダイオード、容量、周波数、オートレンジといった基本を押さえながら、必要に応じて安全等級や表示性能を上げられます。
家庭ACまで視野に入れるならCAT III 600V級、設備側に寄るならCAT IV 600V級まで選択肢が伸びる点も見逃せません。
授業現場では三和電気計器と並んでHIOKIの入門〜中級クラスは扱いやすく、初学者がレンジや表示の意味で迷いにくい印象があります。
数値更新とバーグラフ追従が分かれた機種では、ふらつく信号はバーグラフで流れを見て、数値側で落ち着いた値を読むという教え方がそのまま通ります。
基礎を覚えながら、後で仕事道具としてもつながるブランドを選びたい人に相性のよい系統です。
操作の基礎を整理したいならHIOKI デジタルマルチメータの使い方も理解の助けになります）。

Fluke 17x系 True RMS

Flukeの17x系、具体的には175177179は、6000カウント表示のTrue RMS機です。
国内の明確な円価格は今回の確認範囲では揃いませんでしたが、流通価格帯としては2万円台〜6万円前後で見かけるクラスです。
安全表示は177179でCAT IV 600V / CAT III 1000Vの系統が確認でき、現場向けの堅牢なケース設計も含めて、工具としての信頼感が前面に出ています。
このシリーズの価値は、電子工作だけなら過剰に見えても、AC測定の納得感にあります。
筆者はインバータ負荷まわりのACを測るとき、True RMS機のほうが表示値に腹落ちしやすいと感じます。
とくに平均値方式だと首をかしげる波形でも、17x系は「その値ならそう見える」という感触を得やすく、単に数字が出るだけのメーターとの差が出ます。
用途としては、低電圧の工作よりも、家庭ACを含む保守や設備寄りの入口まで視野に入れた人向けです。
もちろんDC回路でも問題なく使えますが、この機種の持ち味は非正弦波を含むAC測定と、厳しめの現場でも使い続けられる安全設計にあります。
長く使う仕事道具の雰囲気を最初から求めるなら、有力な候補です。

AstroAI DM6000AR

AstroAIのDM6000ARは、6000カウント、True RMS、オートレンジを備えた多機能モデルです。
流通によって価格差が大きいため、価格は執筆時点の参考レンジ（目安: 約3,500円〜8,000円）としてください。
実際の販売価格は販売ページで確認してください。
電圧、電流、抵抗、容量、周波数、デューティ、ダイオード、導通、温度までカバーし、K型温度プローブも付属する構成の機種です。
初心者目線で見てよいのは、電流経路に400mA 600Vと10A 600Vの二つのヒューズが入っていることです。
低電流側と高電流側を分けて守る構成なので、電流測定時の誤接続で内部全体にダメージを通しにくい考え方が見えます。
反面、400mA側で1A級を誤って測れば先にヒューズが切れる流れになるため、端子の差し替えとレンジの意識は必要です。
ここがポイントで、保護があるから何をしても平気なのではなく、事故の被害を小さく収めるための設計と理解すると位置づけがつかめます。
初心者目線で見てよいのは、電流経路に400mA 600Vと10A 600Vの二つのヒューズが入っていることです。
価格は流通状況により変動するため、本文中のレンジは執筆時点の参考値として扱ってください。
購入時は販売ページで最新の価格（税表記含む）を確認してください。
この機種は、価格を抑えつつ機能を広く取りたい人に向きます。
電子工作中心なら温度測定まで1台で触れられるのは便利で、はんだごて周辺や簡単な熱確認にも話を広げられます。
ブランドの安心感ではSANWAやHIOKIに一歩譲りますが、機能表だけ見ると入門用途に必要な要素がまとまっています。

買ったら最初にやる4つの練習

買った直後は、説明書を読むだけで終わらせず、手元の部品で4つだけ練習すると一気に実戦向きになります。
ここではACコンセントは使わず、乾電池、抵抗、ブレッドボード、汎用ダイオードだけで完結する内容に絞ります。
筆者がワークショップで見てきた範囲では、受講者の失敗でいちばん多いのは黒赤プローブの持ち替え忘れと、前の測定で使ったレンジをそのまま固定してしまうことでした。
これだけは、測る前に「黒はCOM、赤はVΩ、レンジは合っている」と口に出すだけで取り違えがぐっと減ります。

乾電池の電圧測定

最初の練習は乾電池です。
1本の電池は回路を組まなくても測れますし、極性の感覚もつかめます。
テスター本体では黒プローブをCOM端子、赤プローブをVΩ端子に挿します。
測定モードはDC電圧に合わせます。
オートレンジ機ならそのままで構いません。
マニュアルレンジ機なら、乾電池より上のDCVレンジを選びます。
当て方は単純で、黒をマイナス極、赤をプラス極へ触れさせます。
新品に近い電池なら、表示は公称値付近を示します。
ここで表示がマイナスになっても故障ではなく、赤黒が逆という意味です。
この反応を一度見ておくと、極性の読み方が身体で覚えられます。
横河計測のDMMの使い方でも、DMMは基本操作の理解が測定ミス防止に直結すると整理されています。
初心者の最初の1本として乾電池を使うと、その意味がよく分かります。
よくあるミスは、電圧測定なのに赤プローブを mA 端子や 10A 端子へ挿したままにすることです。
前の練習で電流端子へ差し替えていると、そのまま持ち替え忘れを起こします。
もうひとつ多いのが、ACVや抵抗レンジのまま電池に当ててしまうことです。
乾電池では「DCV、黒はCOM、赤はVΩ」が正解で、測定前にこの設定を声に出して確認するとミスがぐっと減ります。
次は抵抗です。
この練習では、見た目のカラーコードと実測値を突き合わせます。
部品箱に入っている抵抗を1本取り出し、色帯を読んで値を予想してから測る流れにすると、回路図と実物がつながります。
テスターは黒プローブをCOM端子、赤プローブをVΩ端子に挿し、抵抗レンジまたはΩモードへ切り替えます。
測るときは抵抗を回路から外し、抵抗単体の両端リードにプローブを当てます。
回路に入れたまま測ると並列経路の影響で正しい値が出ないことが多いです。
たとえば1kΩのつもりで取り出した抵抗を実測して近い値が出れば、カラーコードの答え合わせになります。
よくあるミスは、抵抗を回路に挿したまま測ることと、ダイオードモードや導通モードのまま当てることです。
抵抗測定では黒はCOM、赤はVΩ、レンジはΩです。
また、プローブ先端ではなく金属部を指で強くつまみながら測ると、表示が落ち着かないことがあります。
高抵抗ほど影響が出るので、金属部には必要以上に触れず、部品の両端へ素直に当てるのが基本です。
筆者の講座でも、レンジ固定のまま前の測定を引きずっている受講者は多く、ここでも声に出す確認が効きます。

ブレッドボード配線の導通確認

ブレッドボードは、見た目ではつながっていそうでも、実際には列をまたいでいたり、1穴ずれていたりします。
その確認に使うのが導通チェックです。
テスターは黒プローブをCOM端子、赤プローブをVΩ端子に挿し、導通モードへ切り替えます。
ブザー付きの機種なら、つながっていると音で判断できます。
最初は、ブレッドボード内部のつながり方を把握する練習から始めると効果的です。
同じ列の2点に当てて音が鳴るか、中央の溝をまたぐと鳴らないか、電源レールの途中が分断されていないかを順番に見ます。
そのあとでジャンパ線を1本挿し、片端から片端まで音が鳴るかを確認します。
ここまでやると、配線前に「どこが同じノードか」を目で追えるようになります。
よくあるミスは、電圧がかかった回路に導通モードのまま当てることですが、この練習では乾電池を外したブレッドボードだけを対象にします。
さらに初学者で多いのが、抵抗モードのつもりで導通モードに入っていなかったり、その逆になっていたりすることです。
導通確認では黒はCOM、赤はVΩ、レンジは導通です。
音が鳴らないときは、部品不良より先に1穴ずれを疑うと原因へ早く届きます。
筆者の経験では、配線ミスの半分近くはこの段階で見つかります。

ダイオードの向き確認

4つ目は汎用ダイオードです。
シリコンダイオードのような基本部品を使い、片方向だけ電気を通す性質をテスターで見ます。
テスターは黒プローブをCOM端子、赤プローブをVΩ端子に挿し、ダイオードモードへ合わせます。
部品は回路から外した単体で測ります。
ダイオードには帯の入った側があり、そこが向きを見分ける目印になります。
ダイオードモードで順方向に当てると値が表示され、逆方向にすると導通しない表示になります。
初心者にとって大事なのは、数値そのものを暗記することより、向きを変えると反応が変わるという事実を自分の手で確かめることです。
この感覚があると、LEDや整流ダイオードを組むときの向き間違いが減ります。
よくあるミスは、抵抗レンジでダイオードを測って「壊れている」と判断してしまうことです。
もうひとつは、帯の意味を逆に覚えてしまうことです。
ここでは黒はCOM、赤はVΩ、レンジはダイオードが正しい設定です。
順方向で表示が出て、逆方向で反応が変わるなら、テスターも部品も正常に働いています。
ワークショップでは、この場面でも黒赤プローブの挿し位置を前の練習から持ち越して失敗する例が目立つので、手を動かす前にひと声入れるだけで結果が安定します。

初心者が壊しやすい使い方と安全チェック

初心者が壊しやすい場面は、測定そのものより設定の持ち越しで起きます。
とくに多いのが、前の作業で電流を測ったあと、赤プローブをそのまま電流端子に残してしまい、次に電圧を測ろうとしてしまう失敗です。
電圧測定ではメーターを回路へ並列につなぎますが、電流端子は内部でほぼ短絡に近い経路へ入るため、その状態で電源へ当てるとヒューズ断や機器側のトラブルにつながります。
筆者がワークショップや講座で見てきた「ヒューズ切れ」は、この入れっぱなしが原因のことがほとんどでした。
そこで終了時に赤プローブを必ずVΩへ戻すルールに変えたところ、同じ失敗は目に見えて減りました。
端子は見た目で区別できるようにしておくと、事故の芽を早い段階で摘めます。
一般的なデジタルマルチメーターは、黒を挿すCOMのほかに、電圧・抵抗・導通用のVΩ、低電流用のmA、大電流用の10Aが分かれています。
たとえばAstroAIのDM6000ARは、低電流側と高電流側を別ヒューズで保護する構成です。
端子が分離されている機種ほど、どこへ挿しているかを目で追いやすく、誤接続に気づくタイミングも早まります。
製品写真や本体の印字を見るときは、レンジつまみだけでなく、赤リードが今どの穴に入っているかを最優先で見るのが判断材料になります。
使い始める前の点検は、毎回同じ順番に固定すると迷いません。
筆者は次の4項目を頭の中でなぞっています。

• 黒プローブはCOMに入っているか確認する
• 赤プローブは今回の測定に合う端子へ入っているか確認する
• ダイヤルは電圧・抵抗・導通・電流のどれになっているか確認する
• 測る対象は通電中か、電源を外した状態か

この確認だけで、初心者が起こしやすい故障の多くを避けられます。
『HIOKIのデジタルマルチメータの使い方』でも、端子とレンジを先に整えてから当てる流れが基本として整理されています。

通電中に抵抗を測ってはいけない理由

抵抗測定や導通測定では、メーター側が内部電源を使って対象へ小さな電流を流し、その反応から値を判断します。
そこへ外部から電圧がかかった回路をつなぐと、メーター内部の測定回路と回路側の電源がぶつかります。
表示が狂うだけで済まないことがあり、保護回路や内部部品へ負担がかかります。
初心者が「電圧がある状態で抵抗も見れば早いのでは」と考えがちなのですが、ここは測定モードの意味を分けて考える必要があります。
代わりの手順はシンプルです。
まず電源を切り、電池やUSB、ACアダプタを外します。
そのあとで必要ならコンデンサに残った電気が抜けたことを確認し、部品単体か、少なくとも回路から影響を受けにくい状態にしてからΩレンジへ入ります。
すでに前のセクションで触れた通り、抵抗値は回路に入ったままだと並列経路の影響を受けます。
つまり通電中の抵抗測定は、安全の面でも、値の正しさの面でも不利です。
電気が流れているか知りたいなら電圧または電流、部品の値を知りたいなら電源を外して抵抗、という切り分けで覚えると混乱しません。

mA端子と10A端子は役割が違う

mA端子と10A端子は、どちらも電流測定用ですが、中身の考え方が違います。
mA端子は小さな電流を細かく見るための入口で、電子工作のセンサ回路やLED回路の確認ではこちらを使う場面が多くなります。
一方の10A端子は、モーターやヒーターなど、より大きな電流を一時的に測るための入口です。
違いは3つあります。
ひとつはヒューズ容量で、mA側は小電流向け、10A側は大電流向けです。
AstroAIのDM6000ARでは、400mA 600Vと10A 600Vの二つのヒューズが分かれています。
ふたつ目は確度と分解能で、細かい電流を読むならmA側のほうが向いています。
10A側で小電流を見ようとしても、桁が粗くなって何を見たいのかぼやけます。
みっつ目は連続使用の前提で、高電流レンジは短時間測定を前提にした扱いになることが多く、配線をつないだまま長く監視する用途には向きません。
10A端子は「高い電流をざっくり確認する非常口」、mA端子は「小さな電流を普段見る正面入口」と考えると整理しやすくなります。

レンジが分からないときは高い側から入る

測る値の見当がつかないとき、いきなり低いレンジへ入れると過負荷表示になったり、電流測定では保護回路を働かせたりします。
マニュアルレンジ機なら、まず高いレンジから始め、表示が小さすぎるなら一段ずつ下げるのが基本です。
オートレンジ機でも、電流端子の選択までは自動化されないので、mAか10Aかの判断は人が行います。
ここで迷ったら、まず大きい側へ入って傾向を見て、その後に適切な端子へ移る流れのほうが安全です。
表示に出るOLは、故障を意味するとは限りません。
多くの場合は「今のレンジの上限を超えた」という意味です。
たとえば抵抗レンジで測定対象が範囲外ならOLになり、電圧レンジでも選んだ範囲より高ければ同様の表示になります。
初心者はこの表示を見て慌てがちですが、まず考えるべきなのは「壊れた」ではなく「レンジが低すぎないか」です。
逆に、電流端子での誤接続はOLでは済まずヒューズ断になるので、表示より先に端子位置を見る癖が役立ちます。

CAT定格とテストリードも安全の一部

家庭用電源や設備まわりを測るなら、メーター本体のCAT定格も見落とせません。
CAT IIはコンセント周辺や家電、CAT IIIは分電盤や固定配線、CAT IVは引込線やその上流を想定した区分です。
ここで見ているのは定常電圧だけではなく、雷や開閉サージのような過渡過電圧にどこまで耐える設計かです。
HIOKIの安全解説では、CAT IV 600Vでは8,000Vの過渡過電圧に耐える設計が必要だと整理されています。
電圧の数字だけ見て「600Vまで測れるなら同じ」と考えると、この差を見落とします。
CAT定格は本体だけで完結しません。
テストリードにもカテゴリ表示があり、プローブ側の絶縁カバーや先端の露出長で、安全に当てられる場所が変わります。
たとえばSANWAのPM3は、着脱式テストピンキャップを装着した状態でCAT等級の扱いが変わる設計です。
つまり、本体が対応していても、リードやキャップの状態が合っていなければ、想定された安全性を満たしません。
本体とリードを一体で考えるべきだと整理されています。
電子工作で乾電池や低電圧回路だけを見るならCAT IIクラスで足りる場面が多い一方、家庭ACへ踏み込むなら、本体表示とリード表示がそろっているかまで視野に入れる必要があります。

よくある質問（FAQ）とつまずき対処

OL/1の表示は何を意味する？（オーバーレンジ・開放の意味と対処）

表示がOLや1になったとき、初心者は「壊したかもしれない」と止まりがちです。
ここは落ち着いて意味を分けると整理できます。
ひとつはオーバーレンジで、今のレンジや表示上限を超えている状態です。
もうひとつは開放で、抵抗や導通の測定で回路がつながっておらず、実質的に無限大に近いことを示しています。
抵抗レンジでプローブを空中に持ったままなら、開放としてOLになるのは自然な挙動です。
つまずきやすいのは、表示だけ見て原因をひとつに決めてしまうことです。
たとえばマニュアルレンジ機で低い電圧レンジに入っているならオーバーレンジ、抵抗レンジで配線が切れているなら開放、電流測定で値がまったく出ないなら端子差し間違いやヒューズ切れというように、見えている症状は似ていても中身は別です。
筆者がワークショップで受ける「数値が全く変わらない」という相談は、体感では端子の差し間違いかヒューズ切れが過半を占めます。
特に、前の作業で電流を測ったあとにそのままmA端子へ赤リードが残っている場面は本当によくあります。
電流レンジまわりでは、ヒューズ切れの見分け方も覚えておくと詰まりません。
症状としては、電圧や抵抗は測れるのに、mAやAだけ無反応という出方が典型です。
AstroAIのDM6000ARのように400mA 600Vと10A 600Vの二系統ヒューズを持つ構成では、低電流側だけ切れてmAだけ読めない、あるいは大電流側だけ切れて10Aだけ反応しない、という切れ方が起こります。
交換時は「見た目が入ればよい」ではなく、型式、容量、遅延特性までそろえるのが前提です。
ここを別物にすると、保護のタイミングが変わって本体側へ負担が回ります。
手順としては難しくありません。
まず赤リードがVΩ端子か電流端子かを見る、次にダイヤル位置を見る、そのあとで必要ならヒューズを確認する。
この順番にすると迷いません。
現場では予備ヒューズをケースに1本入れておくだけで、作業が止まる時間を減らせます。
筆者も出先では本体より先に予備ヒューズの有無を見ます。
測定器本体は壊れていなくても、ヒューズ1本でその日の確認作業が全部止まることがあるからです。
表示能力の違いも、この手の「壊れたかも」という誤解に関わります。
ハンドヘルドのDMMは3.5桁から4.5桁が一般的で、3.5桁表示の最大例は1999です。
これに対して6000カウント級の機種は、同じレンジでもより細かく途中の値を表示できます。
たとえばFluke 170シリーズは6000カウントで、1000Vレンジなら最小読取変化はおおよそ0.1〜0.2V程度という感覚で捉えられます。
3.5桁機の「表示上限に近づくとすぐレンジをまたぐ」挙動に比べると、6000カウント機は値の追い方に余裕が出ます。
「桁数」と「カウント数」が混ざりがちですが、実際の使い勝手としてはどこまで細かく途中の値を見せてくれるかの差として理解すると腑に落ちます。

True RMSなしで困るのはどんな時？（インバータ・位相制御負荷のAC）

電子工作で乾電池やUSB電源、マイコン周辺のDCを見る範囲では、True RMSがなくて困る場面は多くありません。
困り始めるのは、波形がきれいな正弦波ではないACを測るときです。
代表例がインバータ出力、位相制御された調光器、回転数制御中のモーターまわりです。
こうした負荷では電圧や電流の波形が欠けたり歪んだりするため、平均値方式のAC測定だと表示が実感と合わなくなります。
ここで起きる混乱は、「コンセントは100Vなのに、つないだ先で測ると想像と違う」というものです。
たとえば家庭用の単純な商用電源そのものなら平均値方式でも大きく外れにくいのですが、途中に制御回路が入ると話が変わります。
HIOKIの入門〜中級ラインにはTrue RMSやローパスフィルタを備えた機種があり、こうした非正弦波の読み取りを意識した設計になっています。
インバータ系のACで値が落ち着かない、負荷の状態で数値の意味が読みにくい、という場面では、単に表示更新が遅いのではなく、測定方式の前提が合っていないことがあります。
表示の見え方でも差が出ます。
6000カウントや60000カウントの高表示機は分解能の細かさに目が行きますが、波形が崩れたACでは分解能より測定方式のほうが先に効くと考えたほうが実務的です。
平均値方式で細かい小数が並んでいても、元の波形に対して前提がずれていれば、その細かさは安心材料になりません。
逆にTrue RMS機なら、インバータや位相制御負荷のような現実の波形に対して表示の意味が通りやすくなります。
変動の追い方でも少しコツがあります。
モノタロウ掲載の製品例のように、数値部が3回/秒、バーグラフが30回/秒で更新されるタイプでは、瞬間的な揺れはバーグラフのほうが先に教えてくれます。
数値だけ見ていると「落ち着いていない」と感じる場面でも、バーグラフを見ると増減の方向がつかめます。
モーター駆動やPWMを含む系統は、数値の絶対値だけでなく「今、上がっているのか下がっているのか」を掴める表示のほうが作業が進みます。

テストリードの選び方（CAT・先端形状・着脱式の利点）

テスター本体を選んだあとに見落とされやすいのがテストリードです。
実際の作業では、どこに安全に当てられて、どこへ当てにくいかを決めるのは本体よりリードの側です。
家庭用機器やコンセント周辺ならCAT II、建物内配線や設備寄りならCAT III、引込線上流ならCAT IVという考え方は前のセクションで触れた通りですが、この分類は本体表示だけで完結しません。
リード側のカテゴリ表記と先端保護の構造までそろって、はじめてその安全設計が意味を持ちます。
先端形状は用途で見分けると迷いません。
ブレッドボードやArduinoのピンヘッダ、抵抗の足のような細かい対象には、露出が短くて細い先端のほうが隣接端子へ触れにくくなります。
逆に、太めの端子台やワニ口で保持したい作業では、交換式アクセサリに対応したリードのほうが融通が利きます。
筆者は教材づくりで細ピン相手の測定が多いので、先端が太いだけで一気に神経を使います。
数字の性能より、隣のピンをまたがず当てられるかどうかのほうが、初心者には効く場面が多いからです。
着脱式の利点も見逃せません。
SANWAのPM3は、着脱式テストピンキャップの装着状態でCAT等級の扱いが変わる設計です。
これは単なる付属品ではなく、露出長を制限して不用意な接触を減らす安全部品と考えると理解しやすくなります。
薄型の本体そのものも魅力で、PM3は厚さ約8.5mmなので持ち運びの負担が少なく、工具箱のすき間やポーチへ収まりやすい構成です。
ポケット型は現場に1台入れておく道具として扱いやすく、筆者も「常設の重い1台」と「とりあえず差す薄い1台」を分ける意味を感じます。
着脱式や薄型は取り回しとのバランスもあります。
胸ポケットへ入る薄さは魅力でも、作業距離に対してリード長が足りないと、測定位置で本体が宙ぶらりんになって読み取りに集中できません。
ここは本体の表示性能では埋まらない部分です。
電子工作中心なら、CAT表示の整った細身のリード、短い露出先端、必要に応じてキャップ着脱という組み合わせが実用的です。
設備寄りの用途へ踏み込むなら、『Fluke』が解説しているCATの考え方のように、想定場所に対して本体とリードを同じ目線で見る必要があります。
リードは消耗品ですが、測定のしやすさより先に安全境界を決める部品でもあります。

結論：電子工作ならどんな1台を選べばよいか

最初の1台は、迷ったら「練習を止めないための道具」として選ぶのが正解です。
筆者の教室でも、3,000〜7,000円帯のオートレンジ機から始めた人は、乾電池の確認からブレッドボード実験、はんだ付け後の通電確認まで流れが切れず、道具の都合でつまずく場面が減ります。
低電圧DC中心なら基本機能を満たすデジタル式で十分で、家庭ACやインバータ負荷まで視野に入った段階でTrue RMS機や上位機を足す考え方が無駄の少ない進め方です。
まずは候補を絞り、CAT表示とプローブを見て、乾電池と抵抗で手を動かすところから始めてください。
